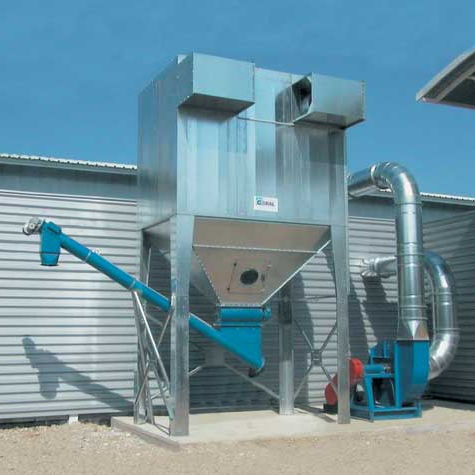

Beutel-Entstauber MEC

mechanische Abreinigungmodularfür Holzstaub

Schlauchfilter für Holzstaub und -späne. Der Zwischenfilter CORAL Mod. MEC ist in Modulbauweise mit Schläuchen und kontinuierlichem automatischen Abfluss zur Filtrierung von Holzspänen, -staub und -mehl gebaut. Die Struktur besteht aus untereinander verschraubten verzinkten Blechpaneelen und wie folgt gegliedert: Oberteil mit den Reinigungssystemen, dem Schlauchhalterahmen, den Filterschläuchen mit Durchmesser 220 mm und dem Schlauchboden. Unterteil mit Sammeltrichter, Entleerungs- und Abflusssystem (Sternventil) auf Beinen montiert. Diese Gruppe wurde entwickelt, um unter Druck zu arbeiten: Die staubige Luft gelangt in die Vorkammer (Zeichnung), die die Trennung der groben Späne erleichtert, oder in den Trichter (Zeichnung 2) und steigt danach in die Schläuche auf und wird gefiltert von oben abgeleitet: mit einem entsprechend großen Sammelkanal kann die Luft zurückgewonnen oder über den Umleitschieber nach außen geblasen werden.
