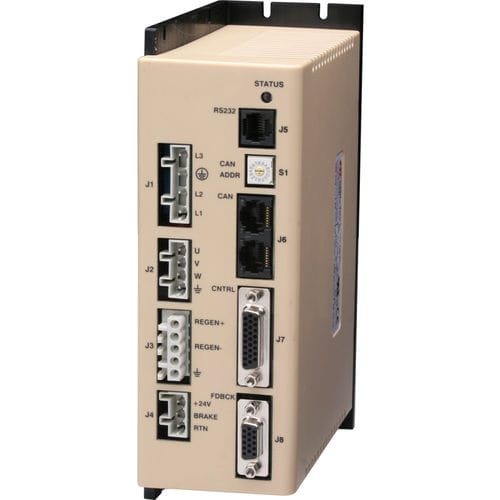

AC-Servoregler Xenus R10 series

digitalBiSS-Cfür Industrieanwendungen

Das R10-Panel ist ein netzbetriebenes AC-Paket, das eine Leistung von bis zu 6 kW liefert. Das robuste R10 ist nach MIL-STD-810 gebaut und bietet erweiterte Umgebungsbedingungen, einschließlich Temperatur, Schock und Vibration sowie Feuchtigkeit. Ideale Anwendungen für den R10 sind COTS-Militär, Luftfahrt, Nautik, Ölraffinerie und fahrzeugbasierte Systeme. Inkrementalgeber-Rückmeldung ist Standard mit optionalen Resolver- und Analog-Encoder-Schnittstellen. Spezifikationen DAUERSTROM 6A SPITZENSTROM 18A VERSORGUNGSSPANNUNG 100-240 VAC ABMESSUNGEN 191 x 140 x 64 mm DIGITALEINGÄNGE 12 DIGITALE AUSGÄNGE 4 FEEDBACK Digitale Ausgänge, inkrementell BEFEHLSSCHNITTSTELLE Schritt/Richtung, Analog, PWM UMGEBUNG Industriell, COTS Ruggedized AFS ERWEITERTER FUNKTIONSUMFANG - BiSS-C Unidirektionaler Geber - 32-Bit-Fließkomma-Filter - Mehrere erweiterte Filter - Werkzeuge zur Frequenzanalyse STEUERUNGSMODEN - Schneller Indexer, Punkt-zu-Punkt, PVT, CSP - Nockensteuerung, Getriebe, Position, Geschwindigkeit, Drehmoment BEFEHLSSCHNITTSTELLE - CANopen - ASCII Seriell Binäre und diskrete E/A - Stepper-Befehle Single-ended oder Differential wählbar - ±10V Position/Geschwindigkeit/Drehmoment-Befehl - PWM-Geschwindigkeits-/Drehmomentbefehl - Master-Encoder (Gearing/Camming) KOMMUNIKATION - CANopen - RS-232 FEEDBACK - Digitaler Vierfach-A/B/X-Geber - Analoger Sin/Cos-Geber - Sekundärer Geber / emulierter Geberausgang - Digital-Hallen E/A - DIGITAL - 12 Eingänge, 4 Ausgänge ZUBEHÖR - Externe Regenerationswiderstände - Externer Flankenfilter ABMESSUNGEN: in [mm] 7.6 x 5,6 x 2,6 [192 x 142 x 65] BESCHREIBUNG REV 02 unter der Modellnummer auf dem Etikett kennzeichnet den Xenus R10 mit dem erweiterten Funktionssatz.
