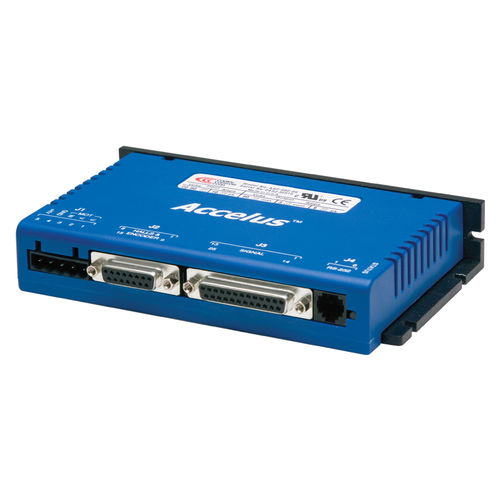

DC-Servoverstärker Accelus ASP series

digitalRS-232Hochleistung

Der ASP liefert eine leistungsstarke Steuerung von bürstenlosen und bürstenbehafteten Motoren in einem Panel. Eine Kartenversion ist ebenfalls verfügbar. Die Modi Drehmoment und Geschwindigkeit werden durch den Positionsmodus Schritt/Richtung ergänzt. Die Rückmeldung erfolgt über Inkrementalgeber und digitale Halls. Spezifikationen DAUERSTROM 6A SPITZENSTROM 18A VERSORGUNGSSPANNUNG 20-180 VDC ABMESSUNGEN 168 x 99 x 31 mm DIGITALEINGÄNGE 6 DIGITALE AUSGÄNGE 2 FEEDBACK Digitale Ausgänge, inkrementell BEFEHLSSCHNITTSTELLE Analog, Schritt/Richtung, PWM UMGEBUNG Kommerziell Steuerungsmodi - Getriebe, Position, Geschwindigkeit, Drehmoment Befehlsschnittstelle - Stepper-Befehle - ±10V Geschwindigkeits-/Drehmomentbefehl - PWM-Geschwindigkeits-/Drehmomentbefehl - Master-Encoder [Gearing] Kommunikation - RS232 Rückmeldung - Digitaler Vierfach-A/B-Geber - Digital-Hallen E/A - Digital - 6 Eingänge, 2 Ausgänge Abmessungen: mm [in] - 168 x 99 x 31 [6,6 x 3,9 x 1,2] BESCHREIBUNG Accelus ist ein 100% digitaler Servoverstärker im Schalttafeleinbaugehäuse mit einer Familie von Leistungsoptionen bis 12A Dauerleistung und 36A Spitze. Diese neue Serie bietet eine sinusförmige Kommutierung von bürstenlosen Motoren im Drehmoment-, Geschwindigkeits- oder Positionsmodus und eine schnelle, einfache Einrichtung mit der CME 2™ Software. Die CME 2™-Software kommuniziert mit Accelus über eine RS-232-Verbindung für die komplette Verstärkereinrichtung. Auto-Phasing- und Auto-Tuning-Algorithmen in CME 2™ verkürzen die Einrichtungszeiten für eine schnelle Systeminbetriebnahme und eliminieren das bei bürstenlosen Motorinstallationen übliche "Neuverdrahten und Ausprobieren". CME 2™ automatisiert die Stromschleifenabstimmung sowie die Motor-, Hall- und Encoder-Phaseneinstellung. Ein leistungsfähiges Oszilloskop und ein Signalgenerator zeigen die Verstärkerleistung für die anschließende Feinabstimmung an. Die Parameter der Verstärkersteuerung werden im nichtflüchtigen Flash-Speicher gespeichert.
