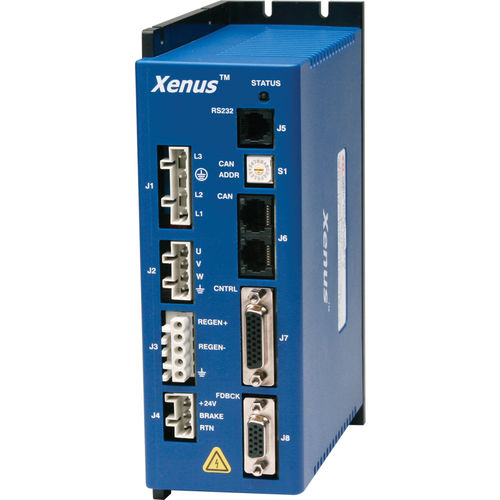

AC-Servoregler Xenus XTL series

digitalRS-232CANopen

Das XTL-Panel ist ein netzbetriebenes AC-Paket mit einer Leistung von bis zu 6 kW. Ein +24-V-Gleichstrom-Eingang versorgt die Steuerschaltungen und gewährleistet einen dauerhaften Betrieb. Die Steuerschnittstellen umfassen sowohl CANopen als auch traditionelle analoge Befehle. Inkrementalgeber-Rückführung ist Standard mit optionalen Resolver- und Analog-Encoder-Schnittstellen. Spezifikationen DAUERSTROM 6A SPITZENSTROM 18A VERSORGUNGSSPANNUNG 100-240 VAC ABMESSUNGEN 191 x 140 x 64 mm DIGITALEINGÄNGE 12 DIGITALE AUSGÄNGE 4 FEEDBACK Inkremental, Digital Halls, Aux-Encoder/ Encoder Out BEFEHLSSCHNITTSTELLE Schritt/Richtung, Analog, PWM UMGEBUNG Kommerziell AFS Erweiterter Funktionssatz - BiSS-C Unidirektionaler Geber - 32-Bit-Fließkomma-Filter - Mehrere erweiterte Filter - Werkzeuge zur Frequenzanalyse Steuerungs-Modi - Schneller Indexer, Punkt-zu-Punkt, PVT, CSP - Nockensteuerung, Getriebe, Position, Geschwindigkeit, Drehmoment Kommando-Schnittstelle - CANopen - ASCII Seriell Binäre und diskrete E/A - Stepper-Befehle Single-ended oder Differential wählbar - ±10V Position/Geschwindigkeit/Drehmoment-Befehl - PWM-Geschwindigkeits-/Drehmomentbefehl - Master-Encoder (Gearing/Camming) Kommunikation - CANopen DS-402 - RS232 Rückmeldung - Digitaler Vierfach-A/B/X-Geber - BiSS-Absolutwert-Drehgeber - Analoger Sin/Cos-Geber - Sekundärer Geber / emulierter Geberausgang - Digital-Hallen E/A - Digital - 12 Eingänge, 4 Ausgänge Zubehör - Externe Regenerationswiderstände - Externer Flankenfilter Abmessungen: in [mm] - 7,6 x 5,6 x 2,6 [192 x 142 x 65] BESCHREIBUNG REV 02 unter der Modellnummer auf dem Etikett kennzeichnet den Xenus XTL mit dem erweiterten Funktionssatz.
