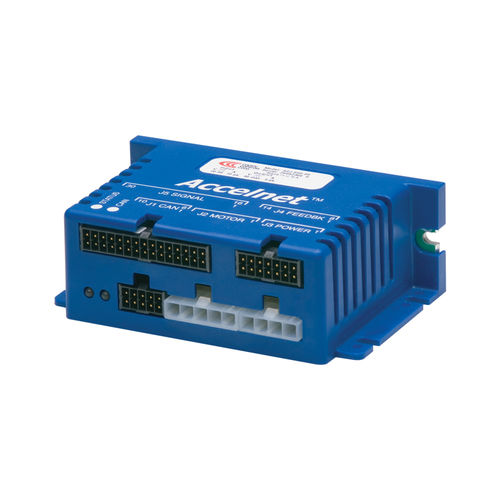

DC-Servoregler Accelnet ACJ series

digitalRS-232CANopen

Accelnet Micro Panel ist ein kompakter, gleichstrombetriebener Servoantrieb für die Positions-, Geschwindigkeits- und Drehmomentsteuerung von bürstenlosen AC- und DC-Motoren. Er kann in einem verteilten Steuerungsnetzwerk, als eigenständiger Indexierungsantrieb oder mit externen Motion Controllern betrieben werden. Die Standard-Rückmeldung ist ein digitaler Quad-A/B-Encoder. Es sind zwei Versionen erhältlich, die bürstenlose Resolver (-R) oder analoge Sin/Cos-Encoder (-S) unterstützen. Spezifikationen DAUERSTROM 3A SPITZENSTROM 9A VERSORGUNGSSPANNUNG 20-55 VDC ABMESSUNGEN 97 x 64 x 33 mm DIGITALEINGÄNGE 9 DIGITALE AUSGÄNGE 4 FEEDBACK Inkremental, Digital Halls, Aux-Encoder/ Encoder Out BEFEHLSSCHNITTSTELLE Schritt/Richtung, Analog, PWM UMGEBUNG Kommerziell Feedback-Versionen - Analog Sin/Cos - Vierfach A/B digital Steuerungs-Modi - Indexer, Punkt-zu-Punkt, PVT - Kurvenfahrt, Getriebe, Position, Geschwindigkeit, Drehmoment Befehlsschnittstelle - CANopen - ASCII und diskrete E/A - Stepper-Befehle - ±10V Positions-/Drehzahl-/Drehmomentbefehl - PWM-Positions-*/Drehzahl-/Drehmomentbefehl - Master-Encoder (Gearing/Camming) Kommunikation - CANopen - RS-232 Rückmeldung - Digitaler Quad-A/B-Geber - Sekundärer Geber / emulierter Geberausgang - Bürstenloser Resolver (-R-Versionen) - Analoger Sin/Cos-Geber (-S-Versionen) - Digital-Hallen E/A - Digital - 9 Eingänge, 4 Ausgänge Abmessungen: mm [in] - 97 x 64 x 33 [3,8 x 2,5 x 1,3] Der Indexierungsmodus ermöglicht einen vereinfachten Betrieb mit SPSen, die Ausgänge zur Auswahl und zum Start von Indizes und Eingänge zum Rücklesen des Antriebsstatus verwenden. Zusätzlich kann eine SPS ASCII-Daten senden, die Bewegungsprofile ändern können, so dass ein Index verschiedene Bewegungen ausführen kann, wenn sich die Maschinenanforderungen ändern.
