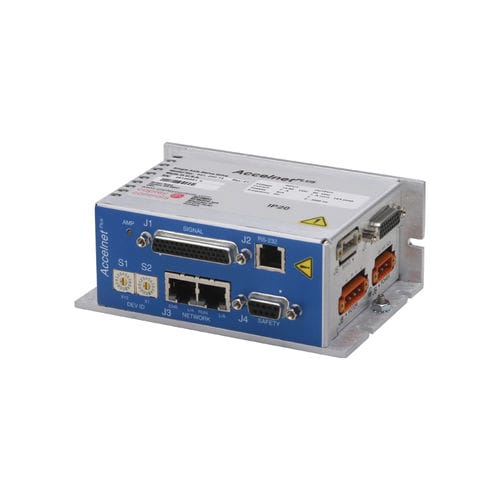

DC-Servoregler Accelnet BPL series

bürstenlosanalogPWM

Der BPL ist ein leistungsstarker, gleichstrombetriebener Antrieb zur Positions-, Geschwindigkeits- und Drehmomentsteuerung von bürstenlosen und bürstenbehafteten Motoren über CANopen. Die Inbetriebnahme des Antriebs erfolgt schnell und einfach mit der Software CME 2™, die unter Windows® läuft und über RS-232 mit dem BPL kommuniziert. Der BPL arbeitet als CANopen DS-402-Knoten. Zu den unterstützten Modi gehören: Profile Position-Velocity-Torque, Interpolated Position Mode (PVT) und Homing. Die Rückmeldung von Inkremental- und Absolutwertgebern wird unterstützt. Ein Multi-Mode-Encoder-Port fungiert je nach Grundeinstellung des Antriebs als Eingang oder Ausgang. Spezifikationen DAUERSTROM 3A SPITZENSTROM 6A VERSORGUNGSSPANNUNG 14-90 VDC ABMESSUNGEN 129 x 86,6 x 50,4 mm DIGITALEINGÄNGE 11 DIGITALE AUSGÄNGE 4 FEEDBACK BiSS, SSI, Absolut A, Endat, Panasonic, Tamagawa, Sanyo Denki, Analog Sin/Cos, Inkremental, Digital Halls, Aux Encoder/ Encoder out BEFEHLSSCHNITTSTELLE Schritt/Richtung, Analog, PWM UMGEBUNG Kommerziell REGELMODEN - Profile Position-Velocity-Torque, Interpolated Position, Homing - Kurvenfahrt, Getriebe - Indexer BEFEHLSSCHNITTSTELLE - CANopen - ASCII und diskrete E/A - Stepper-Befehle - ±10V Position/Drehzahl/Drehmoment - PWM-Geschwindigkeits-/Drehmomentbefehl - Master-Encoder (Gearing/Camming) KOMMUNIKATION - CANopen - RS-232 FEEDBACK Inkremental-Drehgeber - Digital Quad A/B Analog Sin/Cos Panasonic Inkremental A Format - Aux. Quad A/B Geber / Geberausgang Absolute Drehgeber - SSI, EnDat, Absolut A, Tamagawa & Panasonic Absolut A Sanyo Denki Absolut A, BiSS (B & C) Resolver (Option -R) - Bürstenloser Resolver Andere - Digital-Hallen E/A DIGITAL - 6 Hochgeschwindigkeits-Eingänge - 1 Motor-Übertemperatur-Eingang - 4 Opto-Isolierte Eingänge - 3 Opto-Isolierte Ausgänge
