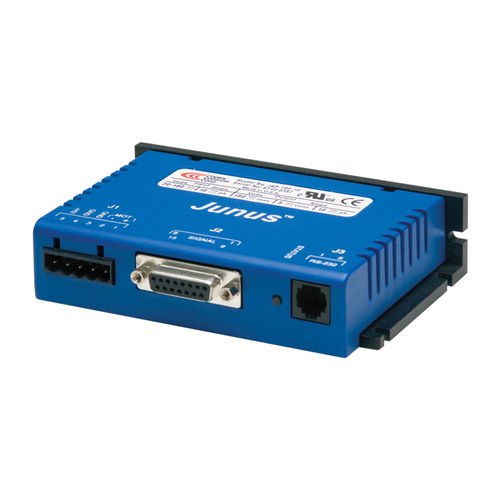

DC-Servoverstärker Junus JSP series

digitalRS-232mit Drehmomentregler

Das JSP-Panel steuert Bürstenmotoren im Drehmoment- und Geschwindigkeitsmodus. Das JSP akzeptiert sowohl analoge als auch PWM-Befehle. Die sensorlose Geschwindigkeitsrückmeldung wird von der Motor-Gegen-EMK abgeleitet. Spezifikationen DAUERSTROM 5A SPITZENSTROM 10A VERSORGUNGSSPANNUNG 20-90 VDC ABMESSUNGEN 130 x 82 x 31 mm DIGITALEINGÄNGE 5 DIGITALE AUSGÄNGE 1 FEEDBACK Rück-EMF BEFEHLSSCHNITTSTELLE Analog, PWM UMGEBUNG Kommerziell Steuerungsmodi - Geschwindigkeit, Drehmoment Befehlsschnittstelle - ±10V Drehzahl-/Drehmomentbefehl - PWM-Drehzahl-/Drehmomentbefehl Kommunikation - RS232 Rückmeldung - Back-EMF (Geschwindigkeitsmodus) E/A - Digital - 5 Eingänge, 1 Ausgang Abmessungen: mm [in] - 130 x 82 x 31 [5,1 x 3,2 x 1,2] BESCHREIBUNG Der digitale Junus™-Servoverstärker bietet eine 100 % digitale Steuerung von DC-Bürstenmotoren in einem Gehäuse für den Schalttafeleinbau mit Leistungsoptionen bis zu ±15 Adc kontinuierlich und ±30 Adc Spitze von +20 Vdc bis +180 Vdc Gleichstromversorgungen. Der Betrieb im Drehmomentmodus funktioniert mit gängigen Lagereglern, die PID-Filter zum Schließen eines Lageregelkreises verwenden. Die sensorlose Geschwindigkeitsregelung funktioniert mit Lagereglern, die nur ein Positionsfehlersignal ausgeben, wie z. B. SPSen. Die Einrichtung erfolgt schnell und automatisiert über die CME 2™-Software, die unter Windows® läuft. CME 2™ kommuniziert mit Junus™ über eine RS-232-Verbindung für die vollständige Einrichtung des Verstärkers. Die Auto-Tuning-Algorithmen in CME 2™ verkürzen die Einrichtungszeit für eine schnelle Systeminbetriebnahme, indem sie die Abstimmung des Strom- und Geschwindigkeitsregelkreises automatisieren. Ein leistungsstarkes Oszilloskop und ein Signalgenerator zeigen die Verstärkerleistung für die anschließende Feinabstimmung an. Die Parameter der Verstärkersteuerung werden in einem nichtflüchtigen Flash-Speicher gespeichert. OEMs können ein Teil inventarisieren und die Verstärker vor Ort für jede Achse in einer Maschine konfigurieren.
