DC-Servoregler Accelnet ACK series

digitalCANopenRS-232

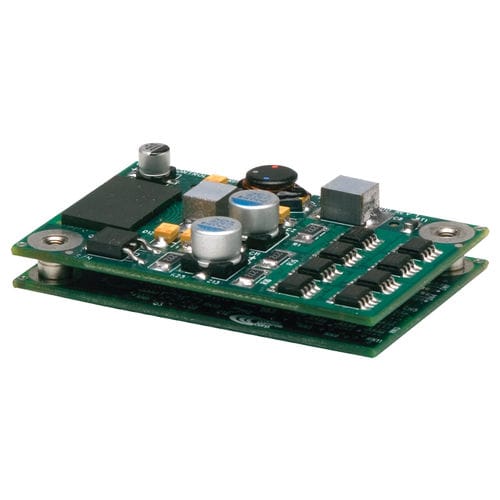

Das Accelnet Micro Modul ist ein digitaler Servoantrieb, der CANopen-Vernetzung mit 100 % digitaler Steuerung von bürstenbehafteten oder bürstenlosen Motoren in einem Gehäuse für die PC-Plattenmontage kombiniert. Die Stromversorgungsoptionen umfassen bis zu 15 Adc kontinuierlich und 30 Adc Spitze von 14 bis 90 Vdc Stromversorgungen. Als Stand-Alone-Antrieb kann das Accelnet Micro Module mit inkrementellen Positionsbefehlen von Schrittmotorsteuerungen im Impuls-/Richtungsoder CU/CD-Format sowie mit A/B-Quadraturbefehlen von einem Master-Encoder arbeiten. Die Drehmoment- oder Geschwindigkeitssteuerung kann über digitale PWM-Signale oder analoge ±10 V erfolgen. Spezifikationen DAUERSTROM 3A SPITZENSTROM 6A VERSORGUNGSSPANNUNG 14-55 VDC ABMESSUNGEN 63.5 x 40,6 x 21,1 mm DIGITALEINGÄNGE 10 DIGITALE AUSGÄNGE 3 FEEDBACK BEFEHLSSCHNITTSTELLE Schritt/Richtung, Analog, PWM UMGEBUNG Kommerziell Steuerungsmodi - Indexer, Punkt-zu-Punkt, PVT - Nockensteuerung, Getriebe, Position, Geschwindigkeit, Drehmoment Befehlsschnittstelle - CANopen/DeviceNet - ASCII und diskrete E/A - Stepper-Befehle - ±10V Positions-/Drehzahl-/Drehmomentbefehl - PWM-Geschwindigkeits-/Drehmomentbefehl - Master-Encoder (Gearing/Camming) Kommunikation - CANopen/DeviceNet - RS232 Rückmeldung - Digitaler Quad-A/B-Geber - Sekundärer Geber - Digital-Hallen - Resolver (Option -R) E/A - Digital - 10 Eingänge, 3 Ausgänge Abmessungen: mm [in] - 63,5 x 40,6 x 21,1 [2,50 x 1,60 x 0,83] BESCHREIBUNG Das Accelnet Micro Module ist ein digitaler Servoantrieb, der CANopen-Vernetzung mit 100 % digitaler Steuerung von bürstenbehafteten oder bürstenlosen Motoren in einem Gehäuse zur Montage auf einer PC-Platine kombiniert, mit Leistungsoptionen bis 15 Adc kontinuierlich und 30 Adc Spitze von 14 bis 90 Vdc Stromversorgungen. Das Accelnet Micro Modul arbeitet als Motion Control Device mit dem CiA 402 Protokoll unter CANopen DS-301 V4.
