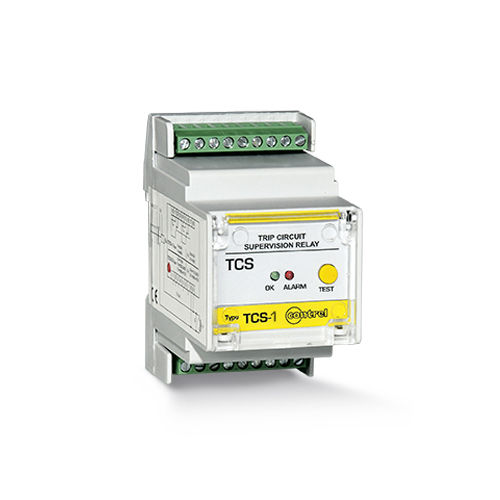

Auslösekreis-Kontrollrelais TCS series

2NO/NFAC/DCfür DIN-Schiene

TCS-1 | TCS-3 Geräte zur Steuerung des Sicherheitskreises 24-48 VAC/DC Gerät zur permanenten Steuerung des Auslösekreises des MCCB oder der Sicherheitskreise Einführung Baureihe TCS Produktbezeichnung TCS-1, TCS-3 Produkttyp Gerät zur permanenten Ansteuerung des Auslösekreises oder der Sicherheitsstromkreise des MCCB Technische Merkmale Steuernetzspannung 13...30 VAC/DC (Version TCS-1) 24...60 VAC/DC (Ausführung TCS-3) Hilfsspannung 24...48 VAC/DC Leistungsaufnahme 3,5 VA (max) Auslöseverzögerung 0,4...1 s Rückstellzeit 0,6...1 s Testfunktion Lokal Ausgangsrelais 2 Wechsler (TRIP) 5 A (240 VAC) Lokale Signalisierung Grüne LED (Netz EIN) Rote LED (TRIP) Montageart DIN-Schiene 3 Module (Version TCS-1) Unterputzmontage 96x96 mm (Version TCS-3) Normen CEI 41-1 IEC 255-801 Gewicht 200g Umgebung IP-Schutzart IP20 (Version TCS-1) IP52 (Ausführung TCS-3) Relative Luftfeuchtigkeit 5...90% Betriebstemperatur -10...+60 °C Lagertemperatur -20...+70 °C Optionen Tropentauglichkeit
