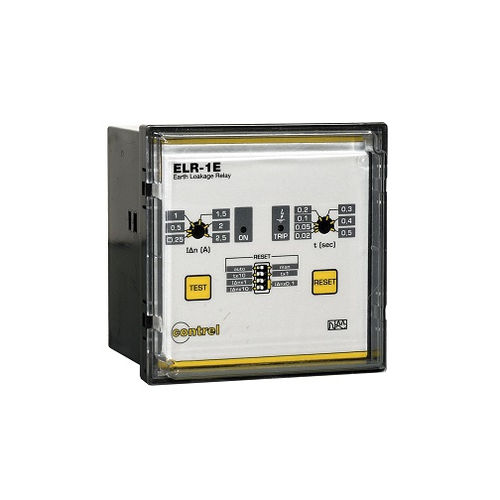

Fehlerstromschutzrelais ELR-1E

1NO/NF2NO/NFAC

ELR-1E Externer Stromwandler. 1 Betriebsschwelle. Einstellbare Auslöse- und Verzögerungszeit. Fehlerstromschutzrelais mit 1 Schaltschwelle, Unterputzmontage. Externer Stromwandler. Einführung Baureihe ELR Produktbezeichnung ELR-1E Produkttyp Fehlerstromschutzrelais Stromsensoren Kompatibilität CT-1 Fehlerstromsensor Technische Merkmale Anwendung Fehlerstromschutzrelais Versorgungsspannung 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (wahlweise) 12 VAC/DC (wahlweise) Leistungsaufnahme 5,5 VA Art der Messung Erdschlussstrom interne Messung Erdschluss-Reststromeinstellung Typ 0,025...25 A Erdschlussrestzeitverzögerung Einstellart 0,02...5 s Erdschluss-Schutzklasse Typ A Testfunktion Lokal Ausgangsrelais 1 Wechsler (TRIP) 5 A (240 VAC) Display-Anzeigen Grüne LED (Power ON) Rote LED (TRIP) Montageart Unterputzmontage 96x96 mm Normen IEC/EN 61010 IEC/EN 61000-6-2DE IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anhang M Gewicht 280g Umgebung IP-Schutzart IP40 Front IP20 Klemmen Relative Luftfeuchtigkeit 5...90% Betriebstemperatur -10...+60 °C Lagertemperatur -20...+80 °C Optionen Tropentauglichkeit Transparente Abdeckung IP65
