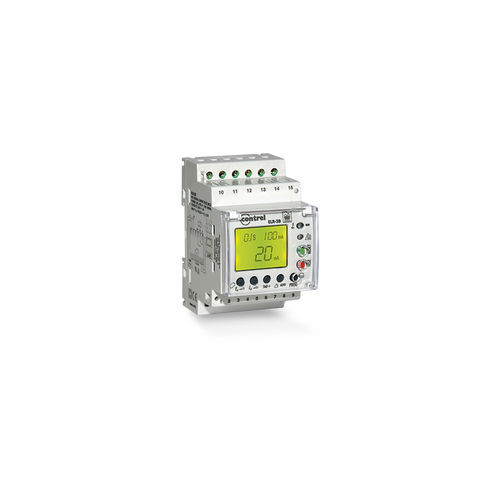

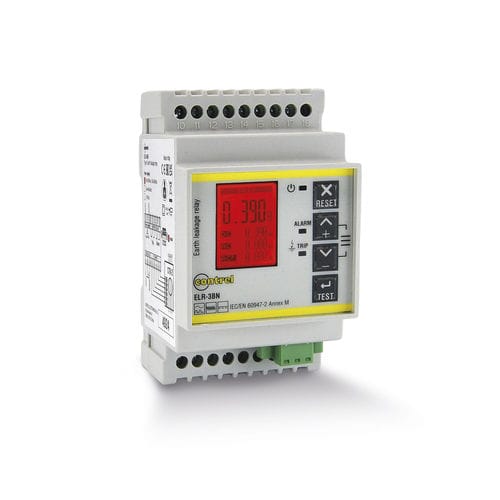

Fehlerstromschutzrelais ELR-3B

StromACAC/DC

ELR-3B AC- und/oder DC-Leckage-Installationen. Alarm- oder Voralarmrelais. Sofortige Anzeige. In den letzten Jahren hat sich der Einsatz von Verbrauchern mit Leistungselektronik stark verbreitet. Der Fehlerstromschutz Typ B ist der einzige Schutz, der Menschen und Verbraucher vor AC-, DC- und AC/DC-Leckagen schützt. Fehlerstromschutzeinrichtungen vom Typ A und AC erkennen keine Dauerfehlerströme, die bei Lasten wie drehzahlvariablen Antrieben, USVs, EV-Ladegeräten, Photovoltaikanlagen usw. so häufig auftreten. Einführung Baureihe ELR Produktbezeichnung ELR-3B Produkttyp Differenzstrom-Überwachungs- und Schutzrelais Compatibilità gamma CTB-1 Typ B Fehlerstromschutzwandler Technische Daten Geräteanwendung Drehzahlgeregelte Antriebe Fotovoltaik-Anlagen Laden von Elektrofahrzeugen Aktive Filter USV Versorgungsspannung 230 VAC 50/60 Hz Leistungsaufnahme 6 VA Display-Anzeigen Hintergrundbeleuchtung LCD (rot TRIP) Hinterleuchtete LCD-Anzeige (gelb ALARM) Art der Messung TRMS Einstellung der Restableitung 0,1, 0,3, 0,5, 1, 3 A Einstellung der Restfehlerzeitverzögerung 0,1, 0,2, 0,3, 0,4, 0,5, 0,75, 1, 5, 10 s Schutzart AC-Schutz Schutzart A Schutzart B Testfunktion Lokal Fern Ausgangsrelais 2 (TRIP, Voralarm) 10 A (250 VAC) Konfigurierbar normal stromlos oder stromführend Signalisierung Grüne LED (Strom EIN) Rote LED (TRIP) Rote LED (Fehlender Stromwandleranschluss) Gelbe LED (Voralarm) Montageart DIN-Schiene 3 Module Normen IEC/EN 61010 IEC/EN 61000-6-2DE IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anhang M Gewicht 260g Umgebung IP-Schutzart IP41 Front IP20 Klemmen Relative Luftfeuchtigkeit 5...90% Betriebstemperatur -10...+60 °C Lagertemperatur -20...+80 °C
