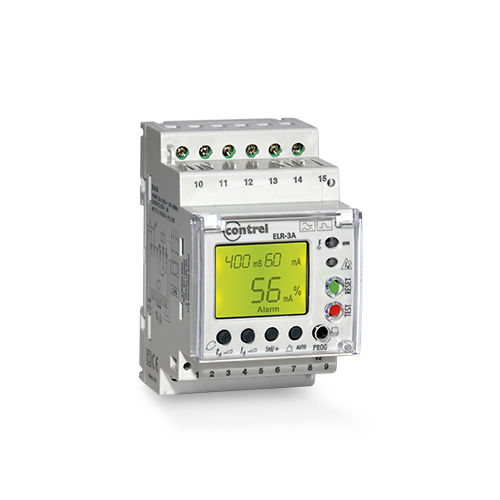

Fehlerstromschutzrelais ELR-3A

StromACDC

ELR-3A Externer Stromwandler. 2 Betriebsschwellen. Einstellbare Auslöse- und Verzögerungszeit. Fehlerstromschutzrelais mit externem Stromwandler. 2 Schaltschwellen. Einstellbare Auslöse- und Verzögerungszeit. Einführung Baureihe ELR Produktbezeichnung ELR-3A Produkttyp Fehlerstromschutzrelais Stromsensoren Kompatibilität CT-1 Fehlerstromsensor Technische Merkmale Anwendung Fehlerstromschutzrelais Versorgungsspannung 230 VAC 50/60Hz 110 VCA 50/60Hz 24/48 VCA (wahlweise) 24-110 VCC (wahlweise) Leistungsaufnahme 3 VA Anzeigetyp Hintergrundbeleuchtung LCD (rot TRIP) Hinterleuchtete LCD-Anzeige (gelb ALARM) Art der Messung True RMS Erdschlussstrom interne Messung Rest-Erdschluss-Einstelltyp 0,030...30 A Erdschlussrestzeitverzögerung Einstellart 0,02...10 s Alarmvorlauf-Sollwert 50...80% Erdschlussschutzklasse Typo A Testfunktion Lokal Ferntest Ausgangsrelais 2 Wechsler (TRIP, ALARM) 5 A (240 VAC) Konfigurierbar stromlos oder stromführend Display-Anzeigen Grüne LED (Strom EIN) Rote LED (TRIP) Rote LED (fehlender Stromwandleranschluss) Montageart DIN-Schiene 3 Module Normen IEC/EN 61010 IEC/EN 61000-6-2DE IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anhang M Gewicht 260g Umgebung IP-Schutzart IP41 Front IP20 Klemmen Relative Luftfeuchtigkeit 5...90% Betriebstemperatur -10...+60 °C Lagertemperatur -20...+80 °C Optionen Zubehör Unterputz-Adapter 72x72 mm
