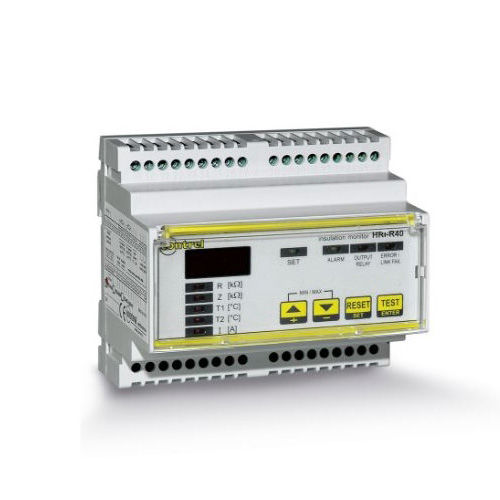

Isolationsüberwachungsgerät für medizinische Anwendungen HRI-R40

HRI-R40 Isolationsüberwachungsgerät für 230 VAC IT-M Stromkreise Das Gerät HRI-R40 wird bestimmten IT-Inseln in Krankenhäusern zugeordnet, es kann zur Überwachung der Isolation eines Systems eingesetzt werden und meldet eventuelle Isolationsfehler, sobald sie auftreten. Einführung Baureihe HRI Produktbezeichnung HRI-R40 Produkttyp Isolationsüberwachungsgerät zur Fehlererkennung Geräteanwendungen Krankenhaus Erdungsanlage IT Technische Eigenschaften Netzspannung 24...230 VAC a 50...60 Hz Versorgungsspannung 115-230 VAC 50/60 Hz Leistungsaufnahme 5 VA Art der Messung Isolationsmessung: 0...999 kOhm/HIGH Impedanz-Messung: 0...999 kOhm Temperaturmessung über Rd PT100 oder 2/3-Leiter Thermosonde - 0...250 °C Strommessung durch externen Stromwandler mit sekundär 5 A Lokale Signalisierung Isolationswiderstandswert-Signalisierung über Vollausschlag und Fehler gegen Erde Temperaturmesswert 0...200 °C für Kanal 1 Temperaturmesswert 0...200 °C für Kanal 2 Strommesswert 0...999 A Wert der Isolationsimpedanz Einstellparameter Gerät ohne Anschluss an die Leitung Status des Relaisausgangs Wert der Leitungs-Erdkapazität Minimaler Isolationswert und maximaler Temperatur- und Stromwert Art des Steuersignals Kontinuierlicher Anteil mit digitalem Filter Schwellwerteinstellung Unterisolierung 50...500 kOhm, Genauigkeit 5%, Hysterese 5%, einstellbare Verzögerung Übertemperatur 0...200 °C, Genauigkeit 2% Stromüberlast 1...999 A, Genauigkeit 2% Niedrige Impedanz (abschaltbar) Gerät nicht an der Leitung angeschlossen (Link-Fail) Ansprechzeit 3 s Messstrom (max) 1 mA Messspannung (max) 24 VDC Interne Impedanz 200 kOhm Testfunktion Lokal Ausgangskontakt 1 Wechsler (TRIP) 5 A (250 VCA)
