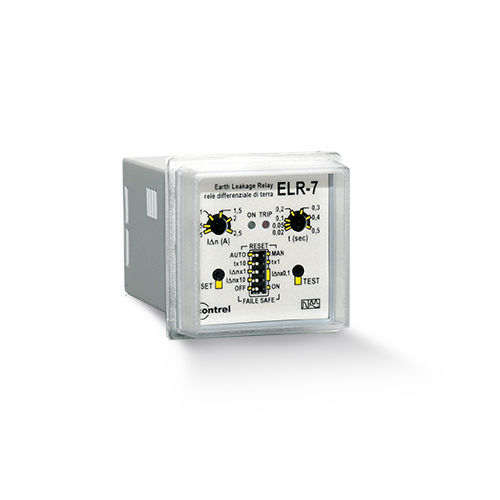

Fehlerstromschutzrelais ELR-7

2NO/NFACDC

ELR-7 48x48mm. 1 Betriebsschwelle. Einstellbare Auslöse- und Verzögerungszeit. IΔn 0,025...25A, Auslösezeiten von 0,02 bis 5 sec, Hilfsspannung 24, 48, 115 VAC/DC und 230 VAC (48x48 mm). Einführung Baureihe ELR Produktbezeichnung ELR-7 Produkttyp Fehlerstromschutzrelais Stromsensoren Kompatibilität CT-1 Fehlerstromsensor Technische Merkmale Anwendung Fehlerstromschutzrelais Versorgungsspannung 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (wahlweise) 240 VDC (wahlweise) Leistungsaufnahme 5,5 VA Art der Messung Erdschlussstrom interne Messung Erdschluss-Reststromeinstellung Typ 0,025...25 A Erdschlussrestzeitverzögerung Einstellart 0,02...5 s Erdschlussschutzklasse Typ A Filter 3. Oberschwingungsfilter (optional) Testfunktion Lokal Ausgangsrelais 1 Wechsler (TRIP) 5 A (240 VAC) Display-Anzeigen Grüne LED (Power ON) Rote LED (TRIP) Montageart Unterputzmontage 48x48 mm Normen IEC/EN 61010 IEC/EN 61000-6-2DE IEC/EN 61000-6-3 IEC/TR 60755 Gewicht 300g Umgebung IP-Schutzart IP40 Front IP20 Klemmen Relative Luftfeuchtigkeit 5...90% Betriebstemperatur -10...+60 °C Lagertemperatur -20...+80 °C Optionen Tropentauglichkeit Filter 3. Oberschwingungsfilter Transparente Abdeckung IP65
