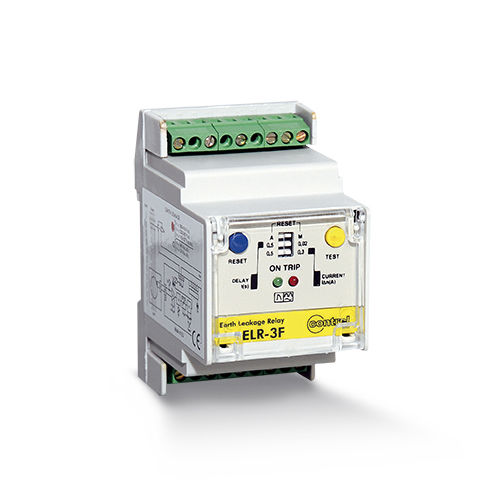

Fehlerstromschutzrelais ELR-3F

2NO/NFACDC

ELR-3F Externer Stromwandler. 1 Betriebsschwelle. Feste Auslöse- und Verzögerungszeit. Modular, 35mm DIN-Schienenmontage. Externer Stromwandler. Fester Auslösesollwert und -zeit. Einführung Baureihe ELR Produktbezeichnung ELR-3C Produkttyp Fehlerstromschutzrelais Stromsensoren Kompatibilität CT-1 Fehlerstromsensor Technische Merkmale Anwendung Fehlerstromschutzrelais Versorgungsspannung 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (optional) Leistungsaufnahme 3 VA Art der Messung Erdschlussstrom interne Messung Erdschlussreststrom-Einstelltyp Fest 0,3 A oder 0,5 A Restfehlerzeitverzögerung Einstellart Fest 0,02 s oder 5 s Erdschluss-Schutzklasse Typ A Testfunktion Lokal Ausgangsrelais 1 Wechsler (TRIP) 5 A (240 VAC) Display-Anzeigen Grüne LED (Power ON) Rote LED (TRIP) Montageart DIN-Schiene 3 Module Normen IEC/EN 61010 IEC/EN 61000-6-2DE IEC/EN 61000-6-3 IEC/TR 60755 Gewicht 175g Umgebung IP-Schutzart IP40 Front IP20 Klemmen Relative Luftfeuchtigkeit 5...90% Betriebstemperatur -10...+60 °C Lagertemperatur -20...+80 °C
