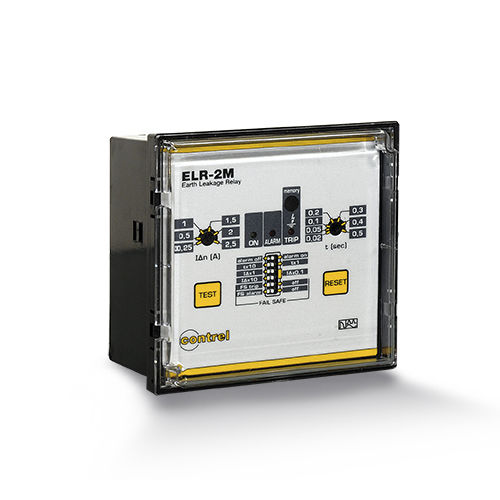

Fehlerstromschutzrelais ELR-2

1NO/NFACDC

ELR-2 Externer Stromwandler. 2 Betriebsschwellen. Flaggenanzeige (TRIP). Ausfallsicher. Fehlerstromschutzrelais mit 2 Schaltschwellen, Unterputzmontage. Externer Stromwandler. Ausfallsicher. Einführung Baureihe ELR Produktbezeichnung ELR-2 Produkttyp Fehlerstromschutzrelais Kompatibilität der Stromsensoren CT-1 Fehlerstromsensor Technische Merkmale Anwendung Fehlerstromschutzrelais Versorgungsspannung 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (wahlweise) 12 VAC/DC (wahlweise) Leistungsaufnahme 5,5 VA Art der Messung Erdschlussstrom interne Messung Erdschluss-Reststromeinstellung Typ 0,025...25 A Erdschlussrestzeitverzögerung Einstellart 0,02...5 s Erdschluss-Schutzklasse Typ A Testfunktion Lokal Ferntest Ausgangsrelais 2 Wechsler (beide TRIP) 5 A (240 VAC) Konfigurierbar stromlos oder stromführend Display-Anzeigen Grüne LED (Strom EIN) Rote LED (TRIP) Rote LED (ALARM) Mechanischer Auslösespeicher (Version ELR-2M) Montageart Unterputzmontage 96x96 mm Normen IEC/EN 61010 IEC/EN 61000-6-2DE IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anhang M Gewicht 280g Umgebung IP-Schutzart IP40 Front IP20 Klemmen Relative Luftfeuchtigkeit 5...90% Betriebstemperatur -10...+60 °C Lagertemperatur -20...+80 °C Optionen Tropentauglichkeit Filter für die 3. Harmonische Transparente Abdeckung IP65
