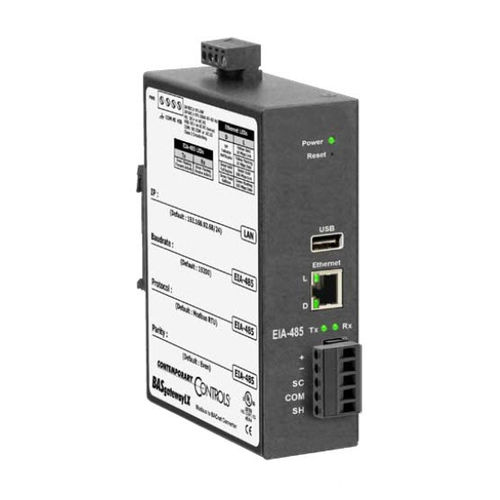

Gateway für Kommunikation BASGLX-M1

EthernetModbusBACnet

Modbus bleibt eine beliebte Netzwerkschnittstelle. Es ist häufig bei Aufträgen wie Kesselregelungen, Antrieben mit variabler Drehzahl und Messapplikationen zu finden, aber diese Geräte sind nicht BACnet-konform. Um Modbus-Geräte als einzelne BACnet-Geräte erscheinen zu lassen, wird ein BASgatewayLX verwendet. Dieses Gerät verfügt über einen 10/100 Mbit/s Modbus TCP oder BACnet/IP Ethernet Port und einen optoisolierten Modbus EIA-485 seriellen Port für Modbus RTU oder Modbus ASCII Geräte, wobei sich bis zu 30 Modbus serielle Geräte (dargestellt durch bis zu 1000 gepolte Punkte) den einzelnen Modbus Port am BASgatewayLX teilen können. Die virtuelle Routing-Funktion im BASgatewayLX ermöglicht es, dass jedes angeschlossene Modbus-Gerät als einzelnes BACnet-konformes Gerät erscheint. Benötigt wird ein Geräteprofil für jedes Gerät vom Typ Modbus. Contemporary Controls verfügt über eine Bibliothek mit gängigen Geräteprofilen. Wenn eines nicht verfügbar ist, wird Contemporary Controls es auf Anfrage zur Verfügung stellen. Über Webseiten und eine residente Datenbank mit gängigen Modbus-Geräteprofilen können Modbus-Datenpunkte von Modbus Serial- oder Modbus TCP-Geräten auf BACnet-Objekte abgebildet werden.
