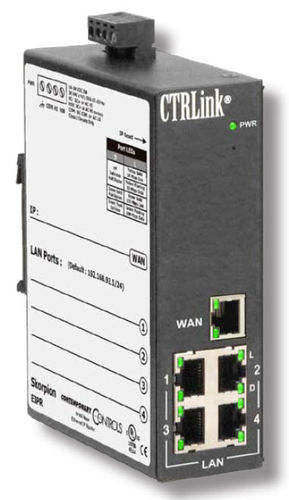

Router für Kommunikation EIPR

WANInternetLAN

Das EIPR verbindet zwei Internet Protocol (IPv4) Netzwerke miteinander und leitet entsprechenden Datenverkehr weiter, während es den gesamten anderen Datenverkehr blockiert. Eines der Netzwerke wird als Local-Area-Network (LAN) und das andere als Wide-Area-Network (WAN) bezeichnet. Aufgrund der integrierten zustandsbehafteten Firewall durchläuft die auf der LAN-Seite initiierte Kommunikation den Router, während die auf der WAN-Seite initiierte Kommunikation blockiert wird. Mit Port Address Translation (PAT) können mehrere Clients auf der LAN-Seite Zugang zum Internet erhalten. Mit Network Address Translation (NAT) kann es eine Einzelübersetzung zwischen LAN- und WAN-seitigen Adressen geben. Mit Port Forwarding können Server auf der LAN-Seite über den WAN-seitigen Port aus dem Internet angesprochen werden. Der EIPR verfügt über einen 10/100 Mbit/s Ethernet-Switch mit vier Ports für mehrere LAN-seitige Verbindungen. Ein externes Ethernet-basiertes Modem - Kabel oder DSL -, das an den 10/100 Mbit/s WAN-seitigen Port angeschlossen ist, kann zur Verbindung mit dem Internet verwendet werden. DSL-Modems verbinden sich über das PPPoE-Protokoll. Obwohl die EIPR viele der gleichen Funktionen wie High-End-Router aufweist, ist sie einfacher zu installieren und in Betrieb zu nehmen. Ein residenter DHCP-Server auf der LAN-Seite stellt den LAN-seitigen Clients IP-Adressen zur Verfügung, während ein DHCP-Client auf der WAN-Seite IP-Adresszuweisungen vom angeschlossenen Modem akzeptiert. Auch die statische Adressierung ist möglich. Die Konfiguration erfolgt über einen Webbrowser mit Authentifizierung. Mit einem DIN-Schienen-Montageclip, einem robusten Metallgehäuse und der Möglichkeit, aus einer Niederspannungs-AC/DC-Stromquelle versorgt zu werden, ist der EIPR der ideale IP-Router für Automatisierungssysteme.
