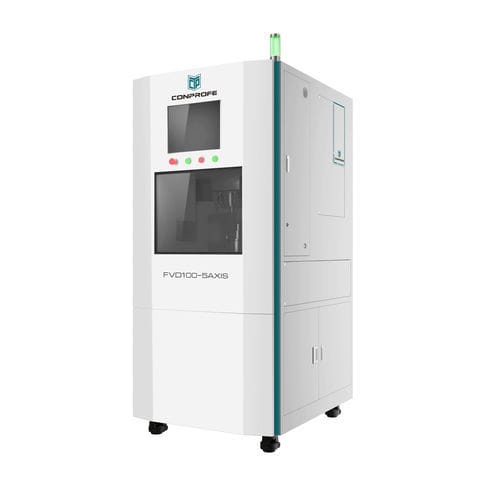

CNC-Fräsmaschine / für harte und brüchige Materialien FVD100-5AXIS5-AchsvertikalSchwenkbarer Drehtisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Schwenkbarer Drehtisch
- Bearbeitetes Material
- für Titanlegierung, für Siliciumcarbid, carbonfaserverstärkter Verbundwerkstoff, für Glas, für Stein, für Keramik, für harte und brüchige Materialien
- Anwendungsbereich
- für kleine Werkstücke, für medizinische Anwendung, für die Produktion kleiner Teile, Dental
- Weitere Eigenschaften
- Hochleistung, Hochpräzision, kompakt, mit Werkzeugwechsler
- X-Hub
350 mm
(13,78 in)- Y-Hub
110 mm
(4,33 in)- Z-Hub
130 mm
(5,12 in)- Rotationsgeschwindigkeit
28.000 rpm, 40.000 rpm
(175.929 rad.min-1, 251.327 rad.min-1)- Leistung
8,5 kVA
(11,56 hp)- Tischrotation (C-Achse)
360 °
- Vorrückgeschwindigkeit X-Achse
10 m/min
- Vorrückgeschwindigkeit Y-Achse
10 m/min
- Vorrückgeschwindigkeit Z-Achse
10 m/min
- Maximale Tischlast
5 kg
(11 lb)- Werkzeuggewicht (max.)
0,5 kg
(1,1 lb)- Positioniergenauigkeit
0,008 mm
(0,00031 in)- Wiederholbarkeit
0,005 mm
(0,0002 in)- Gesamtgewicht
500 kg
(1.102,31 lb)- Gesamtlänge
1.010 mm
(39,8 in)- Gesamtbreite
1.120 mm
(44,1 in)- Gesamthöhe
2.070 mm
(81,5 in)
Beschreibung
Geeignet für die Bearbeitung von Präzisionsteilen aus hart-spröden Werkstoffen (z. B. Keramik, Saphir, Glas, Siliziumkarbit usw.), Kohlefaserverbundwerkstoffen, Superlegierungen (z. B. Titanlegierungen) und anderen schwer zerspanbaren Materialien
Merkmale
- Hochwertiges Graugussbett mit hervorragender Steifigkeit und Schwingungsdämpfung für eine hochpräzise Bearbeitung
- Positioniergenauigkeit von 8μm, Wiederholbarkeit von 5μm
- Hochpräzise A/B-Achse, hohles Edelstahlgehäuse zur Verringerung der Kabelverschleppung
- Eingebautes Werkstückspeichersystem für automatisierte zyklische Produktion auf einer einzigen Maschine
- Vollständige Edelstahlabdeckung zum Schutz des Maschineninneren
- Eingebautes Werkzeugmagazin für automatischen Werkzeugwechsel und -vermessung
- Intelligentes System zur Interaktion zwischen Mensch und Maschine
- Kann automatisierte Produktionslinien verbinden und zu einer intelligenten Werkstatt aufrüsten
---
