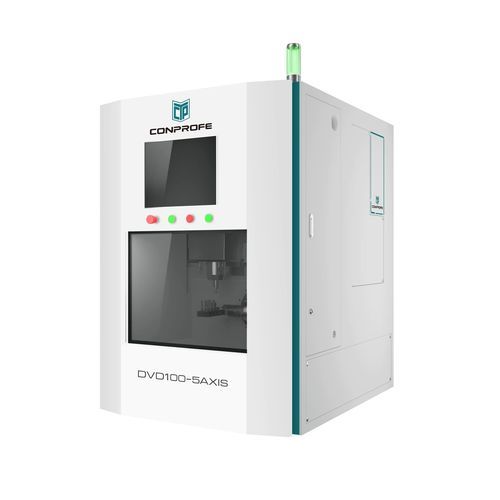

CNC-Bearbeitungszentrum / für harte und brüchige Materialien DVD100-5AXIS
5-AchsvertikalSchwenkbarer Drehtisch

CNC-Bearbeitungszentrum / für harte und brüchige Materialien
CNC-Bearbeitungszentrum / für harte und brüchige Materialien
CNC-Bearbeitungszentrum / für harte und brüchige Materialien
CNC-Bearbeitungszentrum / für harte und brüchige Materialien
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
vertikal
Struktur
Schwenkbarer Drehtisch
Bearbeitetes Material
für Titanlegierung, für Siliciumcarbid, carbonfaserverstärkter Verbundwerkstoff, für Keramik, für Glas, für harte und brüchige Materialien, für Stein
Anzahl Werkzeuge
16 Werkzeuge
Anwendungsbereich
für medizinische Anwendung, Dental, für kleine Werkstücke
Weitere Eigenschaften
Hochleistung, Präzision, für Mikrobearbeitung, Mulden
X-Hub

350 mm
(13,78 in)

Y-Hub

110 mm
(4,33 in)

Z-Hub

130 mm
(5,12 in)

Rotationsgeschwindigkeit

28.000 rpm, 40.000 rpm
(175.929 rad.min-1, 251.327 rad.min-1)

Leistung

8,5 kVA
(11,56 hp)

Vorrückgeschwindigkeit X-Achse

10 m/min

Vorrückgeschwindigkeit Y-Achse

10 m/min

Vorrückgeschwindigkeit Z-Achse

10 m/min

Maximale Tischlast

5 kg
(11 lb)

Werkzeuggewicht (max.)

0,5 kg
(1,1 lb)

Positioniergenauigkeit

0,008 mm
(0,00031 in)

Wiederholbarkeit

0,005 mm
(0,0002 in)

Gesamtgewicht

450 kg
(992,08 lb)

Gesamtlänge

1.010 mm
(39,8 in)

Gesamtbreite

1.160 mm
(45,7 in)

Gesamthöhe

1.370 mm
(53,9 in)

Beschreibung

Geeignet für die Bearbeitung von Präzisionsteilen aus hart-spröden Werkstoffen (z. B. Keramik, Saphir, Glas, Siliziumkarbit usw.), Kohlefaserverbundwerkstoffen, Superlegierungen (z. B. Titanlegierungen) und anderen schwer zerspanbaren Materialien Merkmale - Hochwertiges Graugussbett mit hervorragender Steifigkeit und Schwingungsdämpfung für eine hochpräzise Bearbeitung - Positioniergenauigkeit von 8μm, Wiederholbarkeit von 5μm - Hochpräzise A/B-Achse, hohles Edelstahlgehäuse zur Verringerung der Kabelverschleppung - Eingebautes Werkstückspeichersystem für automatisierte zyklische Produktion auf einer einzigen Maschine - Vollständige Edelstahlabdeckung zum Schutz des Maschineninneren - Eingebautes Werkzeugmagazin für automatischen Werkzeugwechsel und -vermessung - Intelligentes System zur Interaktion zwischen Mensch und Maschine - Kann automatisierte Produktionslinien verbinden und zu einer intelligenten Werkstatt aufrüsten

---
