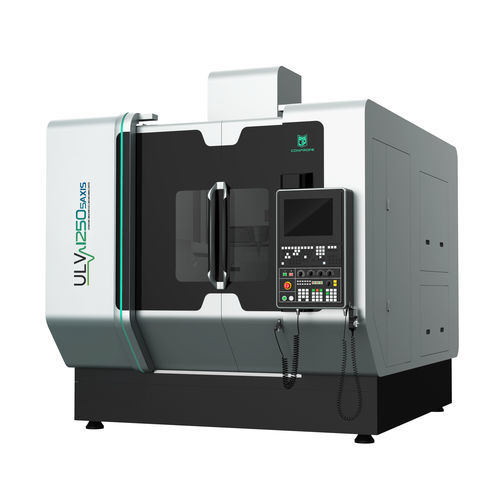

CNC-Bearbeitungszentrum / 5-Achs ULV-1250vertikalPortalBrücken
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Portal, Brücken
- Spindelnase
- HSK-A 100
- Anzahl Werkzeuge
- 40 Werkzeuge
- Weitere Eigenschaften
- Hochgeschwindigkeit, Präzision, Ultraschall
- X-Hub
1.250 mm
(49,21 in)- Y-Hub
1.250 mm
(49,21 in)- Z-Hub
1.000 mm
(39,37 in)- Rotationsgeschwindigkeit
10.000 rpm, 12.000 rpm
(62.832 rad.min-1, 75.398 rad.min-1)- Leistung
110 kVA
(149,56 hp)- Tischrotation (C-Achse)
360 °
- Vorrückgeschwindigkeit X-Achse
30 m/min
- Vorrückgeschwindigkeit Y-Achse
30 m/min
- Vorrückgeschwindigkeit Z-Achse
30 m/min
- Maximale Tischlast
1.200 kg
(2.646 lb)- Werkzeuggewicht (max.)
20 kg
(44,1 lb)- Positioniergenauigkeit
0,008 mm
(0,00031 in)- Wiederholbarkeit
0,005 mm
(0,0002 in)- Gesamtgewicht
26.000 kg
(57.320,19 lb)- Gesamtlänge
3.400 mm
(133,9 in)- Gesamtbreite
4.350 mm
(171,3 in)- Gesamthöhe
4.220 mm
(166,1 in)
Beschreibung
Merkmale:
1. Unabhängig von Conprofe entwickelte Ultraschallspindel zur Reduzierung der Schnittkraft,
dadurch wird eine hocheffiziente Bearbeitung von schwer zerspanbarem Material erreicht
2. Kryogenes Kühlsystem mit überkritischem Kohlendioxid (ScCO2) durch die Spindel und MMS
system zur Realisierung einer sauberen Bearbeitung
3. Vollständig geschlossener Regelkreis durch hochpräzisen linearen Encoder
4. Wiederholgenauigkeit der X/Y/Z-Achse von 4 µm und Wiederholgenauigkeit der A/C-Achse von 5''
5. Standard SIEMENS 840Dsl und optional SIEMENS SINUMERIK ONE System verfügbar für
5-Achsen-Simultanbearbeitung mit RTCP-Funktion zu realisieren
Anwendung：
Ideal geeignet für die hochpräzise und hocheffiziente 5-Achs-Simultanbearbeitung von geometrisch
komplizierten Werkstücken aus hart-spröden Materialien (Keramik, Saphir, Glas, etc.), kohlenstofffaserverstärkten Kunststoffen, Metall
werkstoffen, etc.
---
