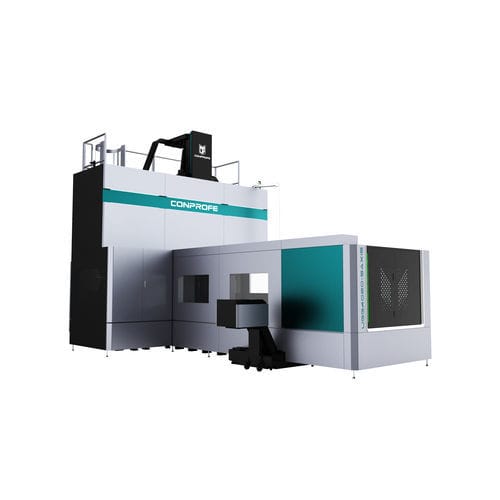

CNC-Bearbeitungszentrum / Portal UGG-4020
5-AchsvertikalHSK-A 100

CNC-Bearbeitungszentrum / Portal
CNC-Bearbeitungszentrum / Portal
CNC-Bearbeitungszentrum / Portal
CNC-Bearbeitungszentrum / Portal
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
vertikal
Struktur
Portal
Spindelnase
HSK-A 100
Anzahl Werkzeuge
40 Werkzeuge, 60 Werkzeuge
Zuatzfunktion
Schneid
Anwendungsbereich
für Schwerlast, für die Luftfahrtindustrie, für große Werkstücke, für die Luftfahrt, für die Raumfahrtindustrie, für Schwerzerspanung, für schwere Lasten
Weitere Eigenschaften
Hochgeschwindigkeit, Hochleistung, hohe Produktivität
X-Hub

4.000 mm
(157,48 in)

Y-Hub

2.000 mm
(78,74 in)

Z-Hub

1.200 mm
(47,24 in)

Rotationsgeschwindigkeit

Max: 15.000 rpm
(94.248 rad.min-1)

Min: 50 rpm
(314 rad.min-1)

Leistung

45 kW
(61,18 hp)

Maximalhöhe des Werkstücks

1.200 mm
(47 in)

Vorrückgeschwindigkeit X-Achse

15 m/min

Vorrückgeschwindigkeit Y-Achse

15 m/min

Vorrückgeschwindigkeit Z-Achse

10 m/min

Werkzeuggewicht (max.)

25 kg
(55,1 lb)

Positioniergenauigkeit

0,015 mm
(0,00059 in)

Wiederholbarkeit

0,008 mm
(0,00031 in)

Gesamtgewicht

58.000 kg
(127.868,11 lb)

Gesamtlänge

12.000 mm
(472,4 in)

Gesamtbreite

5.500 mm
(216,5 in)

Gesamthöhe

5.589 mm
(220 in)

Beschreibung

Merkmale: 1.Intelligentes, von Conprofe entwickeltes Ultraschall-Bearbeitungssystem zur Bewältigung der Herausforderungen bei der Bearbeitung schwer zerspanbarer Materialien 2.Kryogenes Kühlsystem mit überkritischem Kohlendioxid (ScCO2) und MMS-Kühlsystem für saubere Bearbeitung verfügbar 3.Vier Strukturen sind verfügbar (beweglicher Träger / beweglicher Träger mit beweglicher Säule / fester Träger / fester Träger mit beweglicher Säule) 4.X-Achsen-Verfahrbereich von 2~26m und Y-Achsen-Verfahrbereich von 1,6~9m für die Bearbeitung mittlerer und großer Teile 5.Z-Achsen-Verfahrbereich von 0,8~2m mit großem Platzangebot für die Bearbeitung großer Werkstücke 6.A/C-Schwenkköpfe der Spitzenklasse 7.Vollständig geschlossener Staub- und Explosionsschutz verfügbar 8.Anwendbar auf Wabenmaterialien, kohlefaserverstärkte Kunststoffe und Nichteisenmetalle Gehäuseteilung: 1.Bearbeitung von Nomex-Honeycomb-Materialien Bearbeitungseffekt: Gratbildung um 90% reduziert; weniger Kraft auf die Oberfläche, kein Zusammenbruch 2.Bearbeitung von CFK-Flugzeugflügeln Bearbeitungseffekt: Steigerung der Bearbeitungseffizienz um 50 % und Reduzierung der Grate um 40

---
