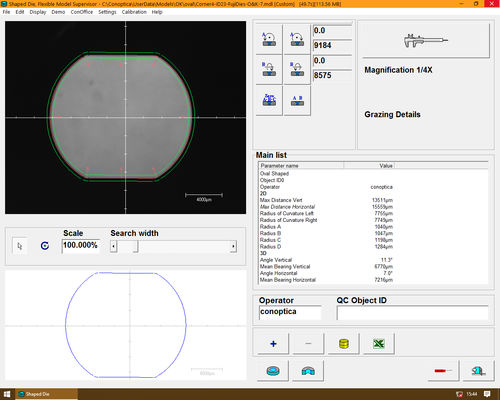

Formwerkzeug-Anwendungen Misst optisch sowohl die Form als auch das Tiefenprofil der inneren Matrize Messen von Zeichnungswerkzeugen beliebiger Form Mit den Anwendungen für geformte Matrizen können Ziehsteine von fast jeder Form gemessen werden. Wir verwenden die gleichen modellbasierten Messalgorithmen wie bei den Ziehsteinanwendungen, aber bei den Anwendungen für geformte Werkzeuge wird die volle Leistung freigesetzt. Die Geometrie des Ziehsteinquerschnitts kann im Model Creator detailliert beschrieben und als Standardmodell zur späteren Verwendung gespeichert werden. Eine große Anzahl von Parametern von Interesse (POIs) steht dann zur Verfügung, um Daten zu jedem denkbaren Teil der Matrize zu liefern. Conoptica bietet zwei Shaped Die-Anwendungen an; eine für 3D- und eine für 2D-Messungen. Zusätzlich zur erweiterten 2D-Querschnittsanalyse kann die 3D-Version Tiefenprofildaten (Lagerlängen und Reduktionskegelwinkel) in jedem Punkt um das Werkzeug herum liefern. Optionen Zu den Standardfunktionen gehören: Basic Measurement Panel, Model Creator und erweiterte Panels Optionale Funktionen: Kontur-Präsenter: Sehen Sie gemessene Abweichungen von Sollwerten entlang der Matrize. Einfaches Inspizieren kritischer Details und "schwieriger" Ecken. Einschränkungen Die Messung willkürlicher Formen stellt manchmal eine Herausforderung in Bezug auf die optische Auflösung dar. Dies ist besonders wichtig bei der Messung von Kurven mit sehr kleinem Radius an großen Formwerkzeugen. Wenn solche Einschränkungen eingehalten werden, kann Conoptica in der Regel alternative Modelle für die unabhängige Messung der "problematischen" Teile unter Verwendung größerer Vergrößerungen anbieten und dadurch zuverlässige Messungen von Kurven mit Radien unter 0,010 mm erhalten. Wenn Sie solche Herausforderungen haben, kontaktieren Sie uns, und wir helfen Ihnen, eine gute Lösung zu finden.
