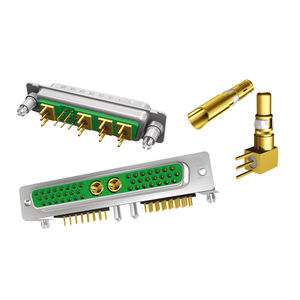

Datensteckverbinder 3H19W1SAT99 series

D-subkoaxialHochstrom

D-SUB Kombi-Steckverbinder bieten die Möglichkeit, ein bewährtes Design mit neuer Funktionalität auszustatten. Dies geschieht durch die Verwendung unterschiedlicher Kontakttypen, ohne die Form, Größe und Einbaumaße des Steckverbinders selbst verändern zu müssen. Durch den Einsatz von Hochstromkontakten kann die Spannungsversorgung des Gerätes ohne zusätzliche Schnittstelle für die Stromversorgung realisiert werden. Hochspannungskontakte ermöglichen Betriebsspannungen von bis zu 2,8 kV. Eine schnelle Signalübertragung über geschirmte Koaxialleitungen wird durch den Einsatz von speziellen Koaxialkontakten erreicht. Es kann zwischen den Serien Combination D-SUB, Combination D-SUB High Density und Combination D-SUB Dual Port gewählt werden. In allen Varianten sind verschiedene Kombinationen mit Signal-, Hochstrom-, Hochspannungs- oder Koaxialkontakten möglich. Die Kombination verschiedener Kontakttypen bietet interessante Möglichkeiten, um im Schnittstellenbereich Platz und Kosten zu sparen. Die Steckverbinder werden immer mit Signalkontakten geliefert, außer in der Crimpversion. Die Hochstrom-, Hochspannungs- und Koaxialkontakte können separat bestellt oder werkseitig in den Steckverbinder montiert werden.
