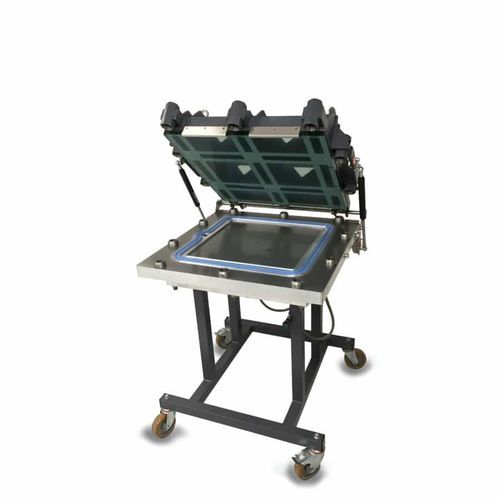

Durchfluss-Prüfmaschine XM-5103

manuellfür PaneeleIndustrie

500 x 500 mm großes, mechanisch eingespanntes RTM-Prüfplattenwerkzeug mit einem ausgeklügelten, durch Schrauben einstellbaren Mechanismus für die Hohlraumdicke. Die Merkmale umfassen: -Die untere Form ist fest mit einer beweglichen peripheren Flanschstelle verbunden, die eine Tiefeneinstellung ermöglicht -Die Oberseite besteht aus einer 25 mm dicken, vorgespannten Glasplatte in einem tragenden Stahlrahmen, um die Genauigkeit bei Überdruck zu gewährleisten -Die obere Form ist auch aus bearbeitetem Aluminium erhältlich, wenn die obere Form beheizt werden soll oder hohe Präzision erforderlich ist -Die Einspritzung erfolgt über einen peripheren Anschnitt mit einer zentralen Entlüftung oder umgekehrt -Die untere Form und der periphere Flansch können mit Flüssigkeitsheizkanälen oder einer integrierten elektrischen Heizung mit entsprechender Isolierung ausgestattet werden -Die obere Glasfläche ist aufklappbar und wird von Gasdruckfedern getragen, um die Bedienung zu erleichtern -Ein Hochtemperatur-Luftauswurfsystem ist in der Standardausführung enthalten Universelle Sensorpositionen - Bearbeitete Anschlüsse im Werkzeug zur Aufnahme eines In-Mould-Drucksensors (IMPS) oder eines Thermoelementes (T/C) - Blindstopfen werden mitgeliefert, um die bearbeiteten Löcher bei Nichtgebrauch zu verschließen - Bis zu 4 universelle Sensorpositionen sind für IMPS und/oder T/Cs verfügbar Hochtemperatur-Luftausstoßer -Der Hochtemperatur-Luftejektor in der Form wurde entwickelt, um einen maximalen Luftstrom bei minimaler Beeinträchtigung der Formoberfläche zu gewährleisten -Entwickelt für den Einbau in Verbundwerkstoff- oder Metallwerkzeuge -Standardmäßig bei allen Optionen inbegriffen 2-Liter-Auffangtopf -2-Liter-Inline-Auffangbehälter mit 1 x GEKA-Anschluss -Konzipiert für die Verwendung von Vakuumanschlüssen -Standardmäßig bei allen Optionen enthalten
