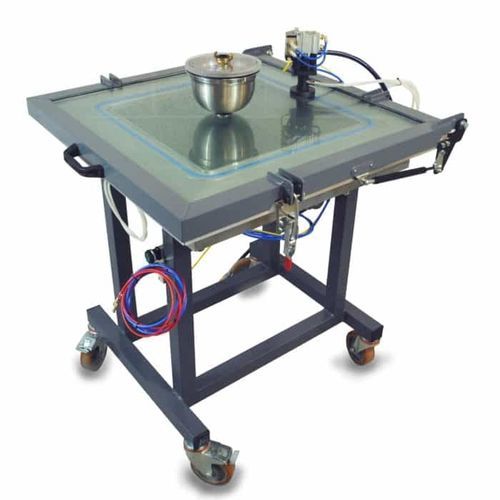

Durchfluss-Prüfmaschine XM-5102

manuellfür PaneeleVakuum

Eine Version der vakuumgespannten Plattenform mit einem ausgefeilteren Mechanismus zur Einstellung der Kavität: Die untere Form ist mit einer beweglichen peripheren Flanschplatte versehen, die eine Schraubeneinstellung ermöglicht (Hohlraumbereich von 0,5 mm bis 15 mm) Die obere Form besteht aus einer 19 mm dicken, vorgespannten Glasplatte in einem tragenden Stahlrahmen. Dies ermöglicht eine vollständige Beobachtung des Einspritzvorgangs Die Form wird nur mit Vakuum (VRTM) geschlossen und ist auf den Einsatz bei niedrigen Drücken bis zu 0,5 bar positiv beschränkt Die Einspritzung erfolgt über eine periphere Einspritzöffnung mit einer zentralen Entlüftung Die untere Form verfügt über Öl/Wasser-Heizkanäle oder eine integrierte elektrische Heizung mit entsprechender Isolierung Die obere Form ist aufklappbar und wird mit Gasdruckfedern unterstützt, um die Bedienung zu erleichtern Ein Luftauswurfsystem ist in der Standardausführung enthalten Heizung: Öl-/Wasserheizung wird für eine Beheizung bis zu 150°c empfohlen (siehe Option 02) Elektrische Heizung wird für eine Beheizung bis zu 180°c empfohlen. Für die elektrische Heizungssteuerung sind zwei Optionen verfügbar (siehe Optionen 03 & 05) Hinweis: Für Formen, die bei Temperaturen über 50°C betrieben werden, ist eine Schutzisolierung erforderlich. Bei Temperaturen über 50°C muss die Option 07 gewählt werden. Wasser/Öl-Heizeinheit bestehend aus: Lieferung mit geflochtenen Schläuchen aus Edelstahl Temperaturregler mit digitaler Anzeige der Soll- und Ist-Temperatur mit 1/10 Grad-Anzeige in °C oder °F Heizung stufenweise umschaltbar, von 3kW Ölbetrieb auf 9kW Wasserbetrieb Heizleistung: 9kW Wasserbetrieb, umschaltbar in den Stufen 3,6,9kW. 3kW Ölbetrieb Leistung der Pumpe: Motor 0,75kW Stromanschluss: 400V 50Hz 32A 3P+N+E
