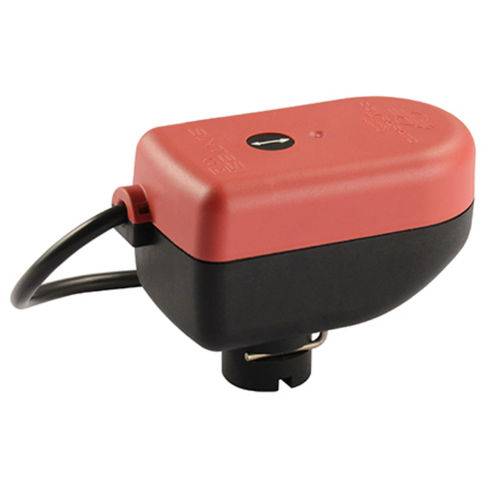

Motorisierter Ventilantrieb SR2 series

90°Kugelmit Modulierung

SINTESI ANTRIEB - SCHNELL BIDIREKTIONAL MODULIERENDE Funktion, mit 1 zusätzlichen freien Mikroschalter beim Öffnen 3-Punkt-Steuerungsantrieb ohne Relais Dieser Ventilkörper verfügt über ein motorisiertes 2-Wege-Ventil mit gleichprozentiger Einstellkurve, dessen Funktionsweise unten dargestellt ist: Im Allgemeinen wird der Wärmeaustausch in Abhängigkeit von der Durchflussmenge durch eine typisch nichtlineare Beziehung beschrieben, die mit steigender Durchflussmenge zur Sättigung neigt. In der Anfangsphase wird diese Tendenz teilweise durch die natürliche Öffnungsfunktion des Ventils gemildert, während in der Endphase der Öffnungsbewegung eine Umkehrung eintritt, die es nicht erlaubt, die Verschiebung zu vollenden. Dank der COMPARATOS ADJUSTMENT DISK erhalten Sie eine gleichprozentige Gesamtkennlinie für das Ventil. Dank der neuen Funktion ist der Versatz so, dass die Tendenz zwischen der Größe des Wärmeaustauschs und dem Öffnungsgrad des Ventils fast gleich ist. Es ist leicht zu erkennen, dass die Stabilität des Verstellsystems durch die Wirkung des Constant-Gain-Antriebs positiv beeinflusst wird.
