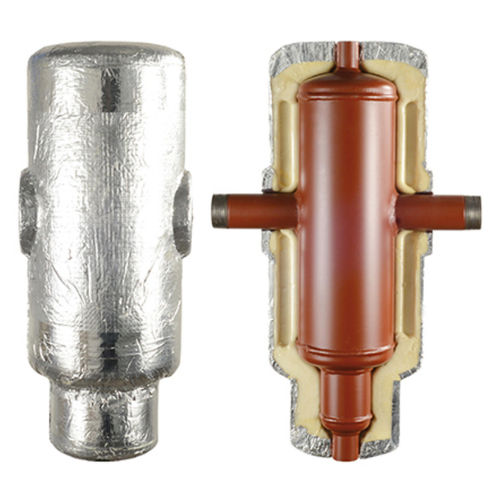

Luftabscheider DF001

Partikelfür Karbonstahl

Depositionsabscheider mit zusätzlichen Funktionen eines Luftabscheiders für Heizungsanlagen Isolierung Außergewöhnliche Produkte können nach Kundenwunsch realisiert werden Das Funktionsprinzip des Abscheiders Diadef besteht aus einer internen turbulenzarmen Zone, in der die Flüssigkeit mit einer sehr geringen Geschwindigkeit im Vergleich zur Rohrleitung fließt: Auf diese Weise wird der "Mitnahmeeffekt", dem jedes Schmutzteilchen unterliegt, stark reduziert, während die Schwerkraft überwiegt und die Ablagerung auf dem Boden des Abscheiders begünstigt. Um diesen Zustand zu fördern, befindet sich im Inneren des Abscheiders quer zur Strömungsrichtung ein Gitter (siehe Zeichnung und Tabelle am Ende der Seite): Die Schmutzpartikel treffen auf das Gitter, wodurch ihre Geschwindigkeit verringert wird und sie sich leichter absetzen. Im unteren Teil des Diadef befindet sich eine Auffangwanne für Schmutzpartikel, die, wenn sie sich einmal abgesetzt haben, wegen der oben erwähnten niedrigen Geschwindigkeit nicht wieder in den Kreislauf gelangen können: die penodische Öffnung eines Ablasshahns ermöglicht dann die Entleerung der Auffangwanne. Die Position des Anschlusses wurde so gewählt, dass die oben erwähnten Funktionen erleichtert werden.
