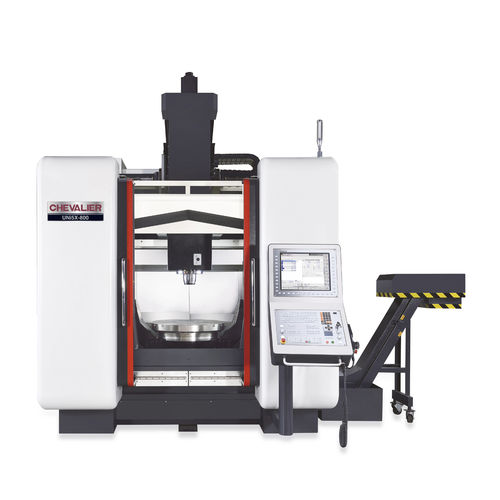

5-Achsen-Bearbeitungszentrum UNI5X-800

vertikalPortalfür die Luftfahrt

Das UNi5X-800-Design basiert auf einer fortschrittlichen Portalkonstruktion mit der steifsten Struktur. Das Doppelantriebssystem mit vier linearen Führungsbahnen auf der Y-Achse ermöglicht eine hochsteife und hochpräzise Bearbeitung. Das Standardmagazin mit 32 Werkzeugen kann mit dem 2. Werkzeugmagazin (opt.) Gekoppelt werden - 32T + 32T große Werkzeugspeicherkapazität. Angetrieben von drei Drehmomentmotoren mit Direktantrieb sind die A-Achse und die C-Achse für die Effizienz der Kraftübertragung und die Beschleunigung / Verzögerung besser als die Schnecken- und Schneckengetriebe. Die in Deutschland gefertigte eingebaute Spindel in Kombination mit der 5-Achsen-Bearbeitungstechnologie gewährleistet eine qualitativ hochwertige Bearbeitung und einen 5-Achsen-Dauerbetrieb. UNi5X-800 wird in großem Umfang in den Branchen Luft- und Raumfahrt, Automobilindustrie, Formenbau, Medizintechnik, Energie, Schiffbau eingesetzt und kann darüber hinaus die Anwendungsanforderungen der kundenspezifischen Produkte erfüllen. Spezifikation Arbeitstischgröße: Ø800mm (31,5 ") Spindelnase zur Tischoberfläche: 100 ~ 750 mm (4 "~ 29,5") Schnittvorschub: 15 m / min (590 ipm) Drehbereich der A / C-Achse: ± 120˚ / 360˚ Spindeltyp: Eingebaut Spindeldrehzahl: 18.000 U / min Werkzeugkapazität: 32T + 32T (Opt.)
