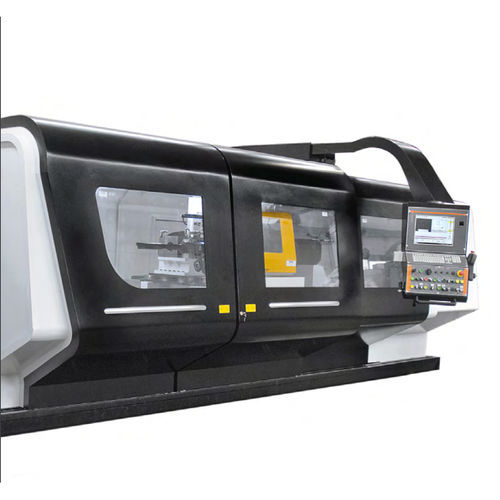

CNC-Drehzentrum CMX EVO

2-AchsHochpräzision

Sie verfügt über einen großzügigen und robusten 500 mm breiten Tisch mit einer Länge von bis zu 6 Metern zwischen den Spitzen. Der Verfahrweg der X-Achse ermöglicht die Bearbeitung des gesamten Durchmessers, der auf dem Tisch möglich ist, mit jedem eingesetzten Revolver. Sie wird zwischen den Modellen Picodue evo und Picotre evo platziert, um eine Reihe von Drehbänken zu vervollständigen, die jedem Prozess gerecht werden. Mit hochpräzisen Spindellinien, Spitzenhöhen von bis zu 450 mm und Spindelbohrungen von 110, 130 und 160 mm garantiert sie dank der ausgefeilten Mechanik und der für ihre Konstruktion verwendeten Qualitätskomponenten ein hohes Maß an Präzision und Feinbearbeitungsgrad. Kopf Extrem steifes Monoblock-Gussteil, in dem die auf Hochpräzisionslagern montierte Spindel untergebracht ist, um eine hohe Präzision und Rauheit des Getriebes zu erreichen. Die einsatzgehärtete und vergütete Spindelwelle ist fein geschliffen und dank der lebenslangen Schmierung mit Spezialfett praktisch wartungsfrei; sie ist in einem thermisch stabilen Gussteil untergebracht, das Geräusch ist auf ein Minimum reduziert. Achsen X und Z Ausgestattet mit IS05 geschliffenen, mit 0 Spiel vorgespannten und auf Präzisionslagern montierten Rückführschrauben, sind die entsprechenden Motoren auf diese Schrauben ausgerichtet, um eine hohe Dynamik und Steifigkeit zu gewährleisten. Der cmX evo zeichnet sich durch seine Beschleunigung, Geschwindigkeit und Leistung aus, dank der speziellen Konfiguration der Motoren mit hohem Drehmoment. Die Versorgung der Schnecken und Führungen wird durch eine Hochdruckpumpe mit Mehrpunktverteilung und Dosierventilen gewährleistet, um eine gleichmäßige Verteilung des Öls und eine geringe Verschmutzung des Kühlmittels sicherzustellen. Alle Versorgungskabel der verschiedenen Motoren und des Geräts sind durch eine Ummantelung mit Schutzart IP 67 vollständig geschützt.
