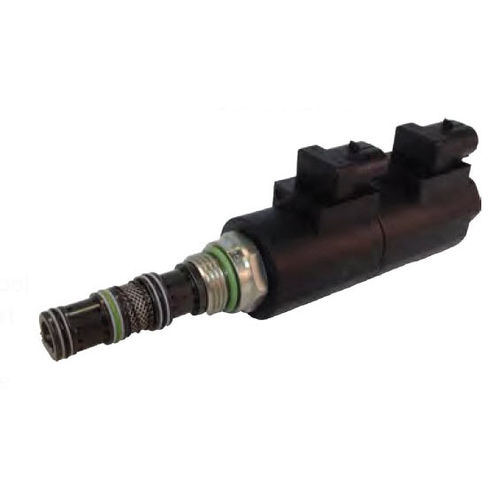

Direktgesteuertes Magnetventil SV10-34-14

2-WegehydraulischSchieber

Dieses ist, 3 Position, spulenartiges Magnetventil mit 4 Möglichkeiten ein unmittelbares. Wenn es abgefallen wird, erlaubt das SV10-34-14 Fluss von Port3 bis 2 und von Hafen 4 bis 1. Wenn Spule S1 angezogen wird, die Spulenverschiebungen zur Schwimmstellung, Fluss Portvon 2 und von 4 1 tragen lassend, beim Blockieren des Flusses bis Port3. Wenn Spule S2 angezogen wird, verschiebt sich die Spule, um Fluss von Port2 bis 1 zu erlauben und von Hafen 4 bis 3. Das SV10-34-14 kommt Standard mit einer Einrichtung, Korrekturmöglichkeit von Hand des Druckbolzens. Wenn die Korrekturmöglichkeit von Hand gedrückt wird, die Spulenverschiebungen, die der Logik des Anziehens von S2 folgen. Das SV10 benutzt einen Hohlraum mit 10 Größen und ein optionaler 500-Mikrometer-Filter ist verfügbar. Anwendungen Diese Ventile werden gewöhnlich für Richtungssteuerung für Bewegungs- oder Zylinderfunktionen benutzt, um vorwärts zu laufen, aufzuheben, oder schwimmen Sie frei. Anwendungen für dieses Diagramm umfassen Straßenfeger (kehren Sie Höhensteuerung) und Schwadlegertitelhöhe. Benutzen Sie ein Druckminderventil vor dem „p-“ Hafen, um die Kraft zu handhaben. Dieses Ventil kann an einem Umkehrungsfan-Antrieb mit einer druckgeregelten variablen Pumpe auch angewendet werden. Das Diagramm erlaubt dem Fan, sich von vorwärts glatt zu verschieben, um aufzuheben. Zusätzlich wenn der Fan-Antrieb Macht verliert, dreht sich die Spulenverschiebungen in die Mittelposition und der Fan in die Vorwärtsrichtung. Dieses Ventil kann mit einem Einlassdruck von Stange 315 auf Hafen 3 für 300.000 Zyklen funktionieren. Hafen 1 wird zu Stange 150, aber ist bestimmt nicht für Gebrauch als Einlass (nur Behälter) unter Druck gesetzt möglicherweise.
