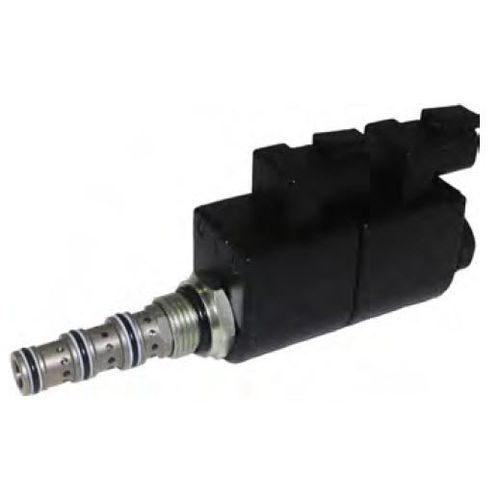

Direktgesteuertes Magnetventil SVxx-34-04 Series

4-WegehydraulischSchieber

Magnetventil, spulenartig, 3-Position, 4-Way, Größe 08. Wenn es abgefallen wird, ist das SV08-34-03 offene Mitte und öffnet Fluss zwischen alle vier Häfen. Wenn Spule S1 angezogen wird, verschiebt sich die Spule, um Fluss von Port3 4 tragen zu lassen und von Hafen 2 bis 1. Wenn Spule S2 angezogen wird, die Spule verschiebt sich, um Fluss von Port3 2 tragen zu lassen und von Hafen 4 bis 1. Folgen Sie den funktionierenden Envelope'-Grenzen, um die Verschiebung des Ventils während der Operation sicherzustellen. Das SV08-34-03 kommt Standard mit einer Einrichtung, Korrekturmöglichkeit von Hand des Druckbolzens. Wenn die Korrekturmöglichkeit von Hand gedrückt wird, die Spulenverschiebungen, die der Logik des Anziehens von S2 folgen. Anwendungen Diese spulenartigen Ventile werden hauptsächlich in den beweglichen und industriellen Anwendungen für die Kontrolle der Richtung des Flusses in einen Stromkreis benutzt. Spulenartige Ventile des Solenoides sind unmittelbar und reagieren schnell, um Spannungsinput zu umwickeln. Kolbenventile haben etwas Durchsickern, das passend ist, Freigabe zu spulen, also, wenn Ihre Anwendung kein Durchsickern an den Arbeitshäfen erfordert, wenden ein niedriges DurchsickernTellerventil, wie PO-Rückschlagventil, Gegengewichtventil, etc., zusätzlich zu diesem Magnetventil an. Dieses Ventil kann mit einem Einlassdruck von Stange 315 auf Hafen 3 für 500.000 Zyklen funktionieren. Hafen 1 wird zu Stange 210, aber ist bestimmt nicht für Gebrauch als Einlass (nur Behälter) unter Druck gesetzt möglicherweise.
