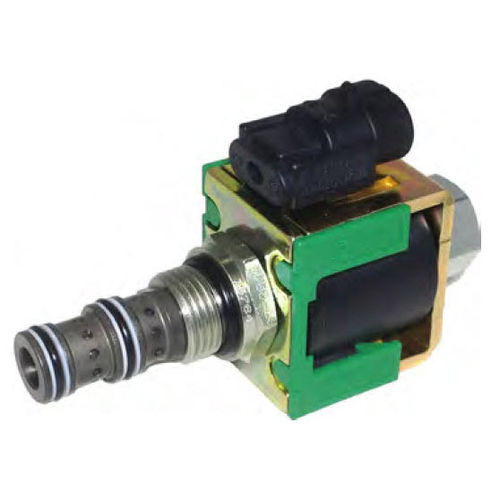

Direktgesteuertes Magnetventil SVxx-23-02 Series

3-WegehydraulischSteuerung

Dieses ist ein unmittelbares, Dreiwege, 2 Position, spulenartiges Magnetventil. Empfehlen Sie die folgenden Verbindungen: Port3 zum Einlass, zu Hafen 1 zum Auslöser und zum Hafen 2 zum abzulassen. Wenn es abgefallen wird, lässt das SV08-23-02 Fluss von Port1 2 tragen, während Hafen 3 blockiert wird. Wenn er angezogen wird, wird Fluss von Hafen 3 1 tragen gelassen, während Hafen 2 blockiert wird. Folgen Sie den Grenzen ‚des funktionierenden Umschlags‘, um die Verschiebung des Ventils während der Operation sicherzustellen. Anwendungen Allgemeine Anwendungen umfassen Zweipunktregelung von einfachwirkenden Zylindern, von Kupplungen oder von Motoren. Spulenartige Ventile des Solenoides sind unmittelbar und reagieren schnell, um Spannungsinput zu umwickeln. Kolbenventile haben etwas Durchsickern, das passend ist, Freigabe zu spulen, also, wenn Ihre Anwendung kein Durchsickern an den Arbeitshäfen erfordert, wenden ein niedriges DurchsickernTellerventil, wie PO-Rückschlagventil, Gegengewichtventil, etc., zusätzlich zu diesem Magnetventil an. Dieses Ventil kann mit einem Einlassdruck von Stange 315 für 400.000 Zyklen funktionieren.
