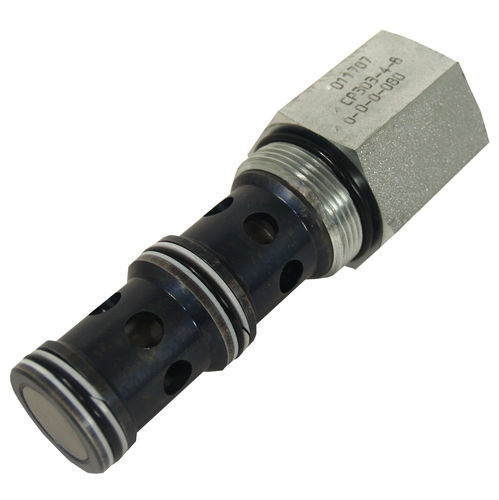

Ventil mit Druckausgleich CP300 Series

Durchsatzkontrolle3-Wege

Die CP300-4 ist eine 10-teilige, durchflusskontrollierte, restriktive Druckwaage. Druckwaagen mit begrenztem Querschnitt sind dreiteilige Ventile, die in Reihe mit einer festen oder variablen Regelblende arbeiten. Die Druckwaage befindet sich stromabwärts der Öffnung und ist federbelastet in eine geöffnete Position, wie im Beispielskreis dargestellt. Der Kolben "erfasst" den Druck auf beiden Seiten der Steueröffnung und variiert deren Drossel, um eine konstante Druckdifferenz über die Steueröffnung aufrechtzuerhalten und somit einen konstanten Durchfluss zu gewährleisten. Anwendung Häufige Anwendungen sind alle Stromkreise, die eine kompensierte Durchflussregelung erfordern, die zu einem Stellglied oder Stromkreis führt. Druckkompensatoren bieten dem Schaltungsentwickler die Möglichkeit, eine Druckkompensation zu jeder festen oder variablen Öffnung hinzuzufügen. Dadurch wird sichergestellt, dass der Durchfluss und die daraus resultierende Stellglieddrehzahl unabhängig von System- und Betriebsdrücken eingehalten werden
