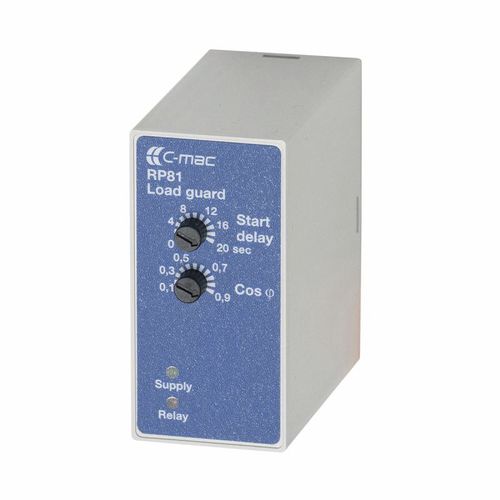

Leistungsfaktor-Überwachungsrelais RP81 series

1NO/NFdreiphasigAC

○Lastwächter für 3-Phasen-Motoren ○Misst den Leistungsfaktor (cos phi) ○Einstellbare Zeitverzögerung 0-20 sek. beim Anlauf ○Wählbares Abfallen des Relais bei Über- und Unterlast ○1-poliger Relaisausgang ○230V AC Versorgung / 400V AC Versorgung Das C-mac® -Modul Typ RP81 wird zur Überwachung der Last von 3-Phasen-Motoren eingesetzt, da sich der Phasenwinkel zwischen Motorspannung und -strom (cos phi) dynamisch mit der mechanischen Belastung des Motors ändert. Die größte Änderung tritt auf, wenn die Motorlast zwischen 0 und 60% liegt. Daher eignet sich der RP81 zur Überwachung von Keilen, Trockenlauf von Pumpen usw. RP81 kann direkt an Motoren mit einem Motornennstrom bis 6 A angeschlossen werden. Ist der Motorstrom größer, muss ein Standard-Stromwandler in Verbindung mit der Überwachung verwendet werden. Das Modul ist mit einer einstellbaren Anlaufverzögerung ausgestattet, die sicherstellt, dass das Relais unabhängig von der Last aktiviert bleibt, wenn der Motor anläuft.
