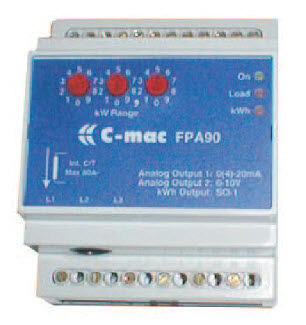

Leistungsüberwachungssystem FPA90

Messfür Transformatoren

Überwachung der Leistungsaufnahme bei Drehstrommotoren etc. Messspannung 3 x 380 V bis 3 x 460 VAC Eingebauter Stromwandler zur direkten Überwachung bis 80 A Wählbare Messbereiche von 0,1 kW bis 70 kW Analogausgänge und Impulsausgang für kWh Wählbare Teiler- und Mittelwertfunktion Hergestellt nach den CE- und EMV-Vorschriften Der C-mac FPA90 überwacht die aufgenommene Leistung bei symmetrischen 3-phasigen Lasten wie Motoren, etc. Das Gerät verfügt über einen eingebauten Stromwandler, der es ermöglicht, Lasten bis zu 460 VAC - 80 A direkt zu überwachen Der Umrichter wird an die gleiche 3-phasige Versorgungsspannung wie die Last angeschlossen, und eine der Phasen wird zur Überwachung des Laststroms durch die Bohrung im Gerät geleitet Der gewünschte Messbereich (in kW) wird über 3 Drehschalter an der Vorderseite des Gerätes eingestellt Der Umrichter wird mit analogen Strom- und Spannungsausgängen und einem Impulsausgang geliefert, und die Ausgänge sind maximal, wenn die überwachte Leistung gleich dem gewählten Messbereich ist. Alle Ausgänge sind galvanisch von der Versorgungsspannung getrennt. Zusätzlich verfügt das Gerät über 3 digitale Eingänge zur Auswahl von analogem Ausgangssignal, Impulsverhältnis und Eingangsfilter. Der Eingangsfilter wird verwendet, wenn die Last sehr instabil ist, so dass das Ausgangssignal stabiler ist. Das Gerät wird auch mit 3 LED-Anzeigen geliefert
