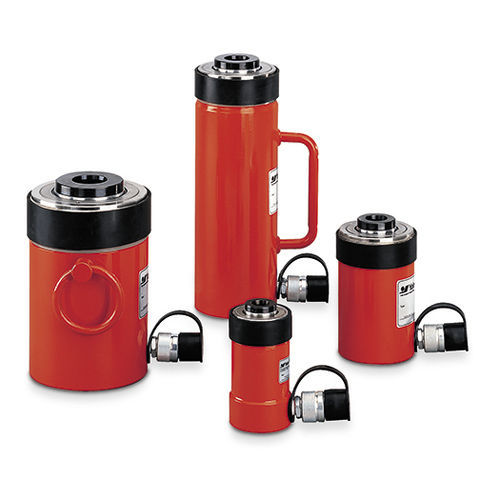

Hohlkolbenzylinder YCS series

hydraulischeinfachwirkendZiehen

Aufgrund ihrer durchgehenden Mittelbohrung eignen sich diese Hohlkolben-Zylinder besonders für Einsätze, bei denen hohe Zugkräfte mittels Gewindespindeln aufgebracht werden müssen. Hohlkolben-Zylinder werden bevorzugt beim Spannen von Zugankern, Ein- und Auspressen von Lagern, Wellen, Bolzen und Hülsen, beim Ausziehen von Rohren und beim Ziehen bzw. Verschieben von schweren Konstruktionen eingesetzt. Ausstattung und Verarbeitung • Yale ChroMo-Design. • Betriebsdruck max. 700 bar. • Einfachwirkend mit Federrückzug. • Große durchgehende Mittelbohrung. • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet. • Doppelte Bronzeführung der hartverchromten Kolbenstange. • Mit metrischen Befestigungsgewinden am Zylindergehäuse und in der Kolbenstange. • Vollbelastbarer Kolben-Endanschlag. • Mit auswechselbarem, gehärtetem Druckstück. • Mit Schmutzabstreifer innen und außen. • Ölanschlussgewinde 3/8 NPT. • Einschließlich Kupplungsmuffe CFY-1. • Ab YCS-21/150 mit Tragegriff. • Ab YCS-57/70 mit zwei Trageringen.
