Schlag-Markieranlage Mite-E-Mark series

integrierbarkompaktpneumatisch

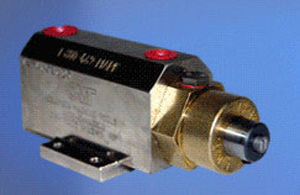

Modell 78: Mite-E-Mark Doppelwirkender Luftschlagmarkierer Modell 78: Dieses druckluftbetriebene Markiergerät bietet die 18-fache Kraft eines Druckluftzylinders mit der gleichen Bohrung. Durch die kompakte Bauweise kann dieser Markierer bei begrenztem Platzangebot installiert werden. Merkmale: - 2 Grundausführungen: Standard oder Submersible. Die tauchfähigen Modelle sind für zusätzlichen Schutz speziell mit einem nicht korrosiven Material beschichtet. - Fuß- oder Rückseitenmontage - Die verschlüsselte Stange dient dazu, die Ausrichtung der Zeichen beizubehalten, und die nicht verschlüsselte Stange ermöglicht die Drehung der Zeichen und ist eine kleinere Einheit - 4 Verschiedene Stangentypen zur Befestigung der Stempel bieten quadratische "A"-Taschen für mehrere Zeichen und runde "B"-Taschen für ein Zeichen, zusätzlich zur "O"-Stiftschraubenbefestigung und zur "G"-Stift-/O-Ringbefestigung. Die "G"-Stange wird für Systeme empfohlen, die anfällig für Vibrationen sind - 2 verschiedene Zylinderanfahrhübe: 1" und 2" - Integrierte Positionssensoren bieten einen zusätzlichen Vorteil für Integratoren - Das Standardsystem erfordert geölte Luft. Die Version NL ohne Schmierung ist für "trockene" Luft erforderlich. Technische Daten Empfohlener Luftschlauch: mindestens ¼" I.D Empfohlenes Luftventil: CMT TP-Ventil oder ¼" 4-Wege Betriebsdruck: 20-80 psi Max. Markierungsdruck: 1500 lbs (bei 80 psi) für 1" Hub und 2200 lbs (bei 80 psi) für 2" Hub Stempelkapazitäten Rod Style "B (1) Pc. CM7X-Stempel-Einsatz. CM7X-Einsätze können bis zu einem 3/16"-Zeichen markieren. Stempelkapazitäten Stabform "A" (4) Stck. 1/16" Zeichen. CMF06-Stempel-Einsätze (2) Stck. 1/8" Char. CMF13 Stempeleinsätze Stempelkapazitäten Stabform "GB" (1) Stck. CM7G-Stempel-Einsatz. CM7G-Einsätze können bis zu einem 3/16"-Zeichen markieren. Stempelkapazitäten Stabform "GA" (4) Stck. 1/16" Zeichen. CMV06 Stempel-Einsätze
