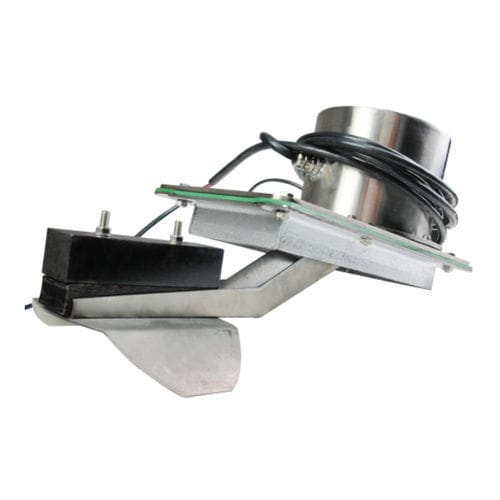

Paddel-Strömungssensor FLM

Volumen

Funktionsprinzip Mit Hilfe des Kontinuitätsprinzips für Flüssigkeiten und der Bob'schen Anstrengungsgleichung sowie der Analyse der Prallflächenkraft kann die Strömungsbeziehung zwischen der Strömung und der Sensorprallfläche ermittelt werden. Der Zylindermantel des Durchflusssensors verfügt über einen Näherungssensor und eine gekrümmte Prüfplatte am vorderen Ende. Die Änderung des Abstands zwischen den beiden spiegelt linear die Winkelverschiebung des Ablenkblechs wider, um die relative Änderung der Flüssigkeitsströmung zu messen. Die Stromübertragungseinheit wird dem Näherungssensor im Durchflusssensor des Stromtyps hinzugefügt, um den Ausgang zu einem 4-20 MA Strombetrag zu machen. Dieses Produkt verwendet einen Näherungssensor, um den traditionellen Potentiometersensor zu ersetzen, und ersetzt die Kontaktmessung durch eine berührungslose Messung, die den Schaden überwindet, der durch den langfristigen, wiederholten Hin- und Hergleitverschleiß des Potentiometersensors verursacht wird, wodurch die Genauigkeit des Durchflusssensors erheblich verbessert wird. Und die Lebensdauer. Arbeitstemperatur: -20-+80 °C 2, Der Umlenkungswinkel: 0-45 ° C Stromausgang für Stromsensor: 4-20Ma 4, Stromsensor Versorgungsspannung: 10-24VDC 5, Messbereich: ändern Sie das Gewicht des Gewichts auf der Schallwand, um den Bereich zu ändern, keine absolute Kalibrierung Verdrahtungsvorschriften.
