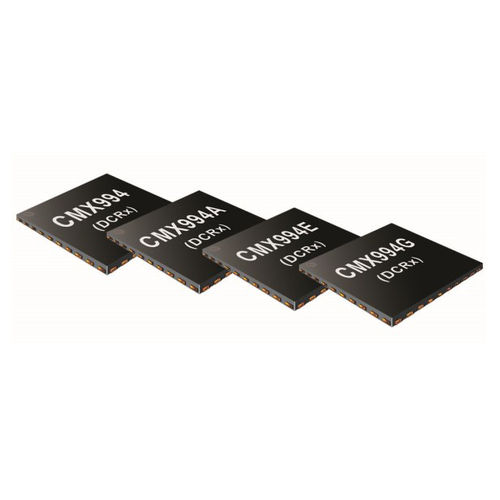

Empfänger integrierte Schaltung / Funkgerät CMX994 series

für FunkfernsteuerungBreitbandfür Außen

Der CMX994 /CMX994A /CMX994E /CMX994G ist eine Familie von Direktumsetzungs-Empfänger-ICs mit PowerTrade™, der Möglichkeit, dynamisch zwischen Leistungs- und Performance-Modi zu wählen, um die Betriebsbedingungen zu optimieren. Standard- und Energiesparmodi Standard- und zusätzliche Energiesparmodi Verbesserte, Standard- und Niedrigleistungsmodi Verbesserte, Standard- und Stromsparmodi, garantierte 30 MHz Leistung Die CMX994/A/E/G bieten eine außergewöhnliche Sperrleistung, typische Werte liegen je nach Messverfahren im Bereich von 98dB bis 102dB. Alle drei Bausteine enthalten einen breitbandigen LNA mit Verstärkungsregelung, gefolgt von einem I/Q-Demodulator mit hohem Dynamikbereich und sehr hohem IIP2. Der Basisbandteil des Empfängers umfasst Verstärker und präzise Basisbandfilterstufen mit konfigurierbarer Bandbreite. Die LO-Erzeugung erfolgt durch eine Integer-N PLL und einen VCO-Verstärker mit negativem Widerstand; es kann auch ein externer LO verwendet werden. LO-Teiler sind für den flexiblen Multibandbetrieb vorgesehen. Der CMX994/A/E/G arbeitet mit einer einzigen 3,3-V-Versorgung über einen Temperaturbereich von -40°C bis +85°C und ist in einem kleinen 40-Pin-VQFN-Gehäuse (Q4) erhältlich. Direct Conversion Receiver Familie mit PowerTrade™ Flexible Power vs. Performance Modes - CMX994 - Standard- und Low Power Modes - CMX994A - Standard- und zusätzliche Low Power Modes - CMX994E - Enhanced, Standard- und Low Power Modes - CMX994G - Enhanced, Standard- und Low Power Modes, 30MHz garantierte Leistung für Funkgeräte mit bis zu 30MH Rx-Einzelumsetzung auf Null-ZF, Fast-Null-ZF oder Niedrige-ZF; Null-ZF eliminiert Bildreaktionen
