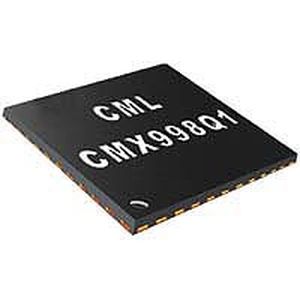

Kabellose Funksender Integrierte Schaltung CMX998

RF

Ein Sender mit kartesischer Rückkopplungsschleife (CFBL) verbessert die Effizienz und Linearität von Sendern für Systeme mit nicht-konstanter Hüllkurvenmodulation. Der CMX998 ist eine integrierte Lösung für einen Sender mit linearer kartesischer Rückkopplungsschleife (CFBL). Er fungiert als Quadraturmischer mit direkter Umwandlung von I und Q in den HF-Ausgang und bietet die Möglichkeit, den Leistungsverstärker (PA) über eine Rückkopplung vom PA-Ausgang zu linearisieren. Enthalten sind Vorwärts- und Rückkopplungspfade, ein lokaler Oszillatorschaltkreis einschließlich Schleifenphasensteuerung, ein Instabilitätsdetektor und nicht zweckgebundene Operationsverstärker für die Eingangssignalaufbereitung. Die Differenzeingänge sind ideal für den direkten Anschluss an Standardmodems und Schnittstellen-ICs wie das CMX7163 QAM-Datenmodem von CML, das CMX7164 Multi Mode Wireless Data Modem, den CMX910 AIS Baseband Signal Processor und andere! Frequenzbereich: 30MHz bis 1GHz Breitbandrauschen: -148dBc/Hz C-BUS (SPI-kompatibel) Serielle Schnittstelle Verstärkungsregelung, Fehlerverstärker Aufwärtswandler Vorwärtspfad Abwärtswandler für Rückkopplungslinearisierung 360-Grad-Schleifen-Phasenverschiebungssteuerung DC-Offset-Messausgang Open-Loop-Funktion, Instabilitätsdetektor Linearisierungsgewinne von 30 dB oder mehr erreichbar Flexible digitale Schnittstelle TETRA/TETRA2-Endgeräte APCO P25 Phase 2 Softwaredefinierter Funk (SDR) Luftfahrt-Systeme Mobile Satellitenterminals Lineare Modulationsschemata: QPSK, pi/4 DQPSK, 8PSK, QAM, OFDM, F4FM
