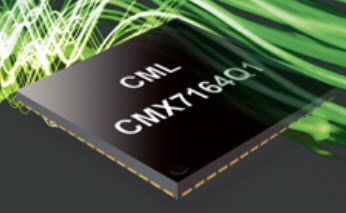

Paketbasierte modemintegrierte Schaltung CMX7164 series

für KommunikationDatenQAM

Das CMX7164 Multi-Mode Wireless Data Modem ist ein Halbduplex-Gerät, das die Modi 4/16/32/64 QAM, 2/4/8/16 FSK, GMSK/GFSK und V.23 in mehreren Kanalabständen unter Hostkontrolle unterstützt. Eine integrierte analoge Schnittstelle unterstützt den direkten Anschluss an Null-ZF-I/Q-Funk-Transceiver mit wenigen externen Komponenten; externe Codecs sind nicht erforderlich. Intelligente Hilfs-ADC-, DAC- und GPIO-Subsysteme erfüllen wertvolle Funktionen und minimieren die Interaktion mit dem Host und die E/A-Ressourcen des Hosts. Zwei synthetische Systemtaktgeneratoren erzeugen Taktsignale für die Off-Chip-Nutzung. Die C-BUS/SPI-Master-Schnittstelle erweitert die C-BUS/SPI-Ports des Hosts zur Steuerung externer Geräte. Der Baustein nutzt die FirmASIC-Komponententechnologie. Die On-Chip-Subsysteme werden durch eine Function-Image-Datendatei konfiguriert und definieren die Funktion und den Funktionsumfang des Geräts. Die Differenzeingänge sind ideal für den direkten Anschluss an RF Building Block ICs wie CMX994, CMX994A, CMX994E RF Direct Conversion Receiver ICs Merkmale GMSK, GFSK FI-1.x 2-FSK, 4-FSK, 8-FSK, 16-FSK F12.x 4-QAM, 16-QAM, 32-QAM, 64-QAM FI4.x V.23 FI6.x Zwei Frame-Sync-Detektoren Automatische Frame-Sync-Erkennung Rx Crrier-Frequenzkorrektur Messung der Empfangssignalqualität Over-Air-kompatibel mit Standard-Modems Robuste Datenpaket-Modi C-BUS Host Serielle Schnittstelle: SPI-ähnlich mit Registeradressierung Lesen/Schreiben von 128-Byte-FIFOs/Datenpuffern Serielle Master C-BUS/SPI-Schnittstelle: Für externe Slave-Geräte Pass-Through-Modus Leistungsstarke I/Q-Funk-Analogschnittstelle: Tx und Rx: 'Direktanschluss' an Zero IF Transceiver Einfache externe RC-Filter Konfigurierbare Rx- und Tx-Pulsformungsfilter Rekonfigurierbarer digitaler Rx-ZF-Filter Deviation Control ohne manuelle Trimmung
