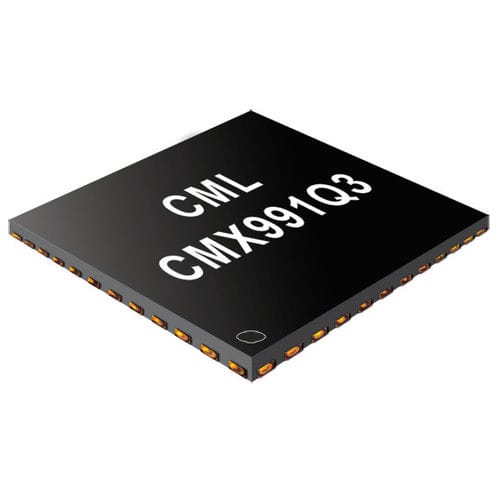

Funktransceiver CMX991

ICHochleistungHalf-Duplex

Der CMX991 ist ein leistungsfähiger, kostengünstiger Ein-Chip-HF-Quadratur-Transceiver, der die Kernfunktionen bietet, die für die Implementierung eines vollwertigen Funksenders und -empfängers erforderlich sind. Er arbeitet im Frequenzbereich von 100MHz bis 1GHz und seine I/Q-Architektur unterstützt mehrere Modulationsarten und Bandbreiten mit einem einzigen Funkdesign. Der Halbduplex-CMX991 integriert Tx-Modulatoren, Rx-Demodulatoren, IF-PLL- und IF-VCO-Subsysteme, um den Bedarf an externen Schaltungen bei der Implementierung eines kompletten HF-Transceiver-Chips zu minimieren. Die vom Benutzer ausgewählten Modi eignen sich für unterschiedliche Anwendungsanforderungen. Der Sendepfad umfasst einen I/Q-Modulator zur präzisen Erzeugung von Modulation auf der ZF-Frequenz, die dann durch ein integriertes Aufwärtswandlersystem mit Abbildungsunterdrückung in die endgültige HF-Frequenz umgesetzt werden kann, wobei der IF-Ausgang des I/Q-Modulators auf Wunsch auch für die Umwandlung in HF über externe Schaltungen zur Verfügung steht. Der Rx-Pfad umfasst einen integrierten 1. Rx-Mischer mit zwei Ausgängen zur Unterstützung von zwei externen 1. IF-Filtern, dann einen integrierten 2:1-Eingangs-MUX, gefolgt von VGA- und Breitbandsignalpegelmessfunktionen zur Unterstützung der AGC-Implementierung. Das Signal der 1. ZF wird dann entweder I/Q-demoduliert und auf Null-ZF gebracht oder zu einem Ausgang mit niedriger ZF gemischt. Der CMX991 bietet differenzielle und unsymmetrische Rx-Ausgangsoptionen sowie Differenzverstärker für eine flexible Signalaufbereitung. Hochleistungs-RF-Transceiver (100MHz bis 1GHz) Halbduplex-Betrieb Rx: - RF-Mischer mit Ausgangswahl - 1. IF-Eingangswahl - 1. IF-Verstärker mit variabler Verstärkung (VGA) - 1. ZF-Signalpegel-Anzeige (SLI) - Zweimoden-Demodulator - I/Q-Null-ZF mit Differenzialausgängen - Wählbare IF-Ausgänge (450kHz oder 455kHz) Tx: - I/Q Modulator zu IF
