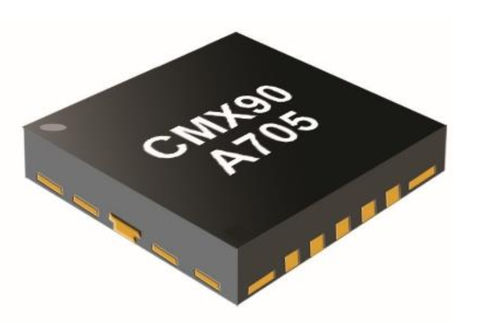

Leistungsverstärker CMX90A705

linear

Der CMX90A705 ist ein zweistufiger linearer GaN-Leistungsverstärker für das Ka-Band, der eine gesättigte Leistung von 37,4 dBm (5,5 W) mit 16,5 dB Kleinsignalverstärkung liefert. Er kann sowohl als Treiberstufe als auch als Endstufen-PA in einem kommerziellen Satellitenkommunikationsterminal eingesetzt werden. Die HF-Anschlüsse sind nominal auf 50 Ω abgestimmt und verfügen über integrierte DC-Blockierkondensatoren am HF-Eingang und -Ausgang. Die Leiterplatte enthält Drain- und Gate-Feed-Entkopplungskondensatoren, die für modulierte Signale, z. B. QPSK, geeignet sind. Das aktive Bauelement wird in einem hochmodernen GaN-on-SiC-Prozess mit einer Gate-Länge von 0,15 µm hergestellt und in einem 4 x 4 mm großen, thermisch verbesserten Kunststoff-Lufthohlraum-QFN-Gehäuse untergebracht. Merkmale Gesättigte Ausgangsleistung 37,4 dBm Kleinsignalverstärkung 16,5 dB RF-Anschlüsse auf 50 Ω abgestimmt und DC-gesperrt ACPR besser als -28 dBc bei 30 dBm durchschnittl. Zusätzlicher Wirkungsgrad 22 % bei Psat Doppelseitige Vorspannung DC-Vorspannung 100mA bei +27,5 V Anwendungen Großvolumige kommerzielle Satcom-Terminals Telekommunikation Satelliteninternet für Privathaushalte Kommerzielles VSAT
