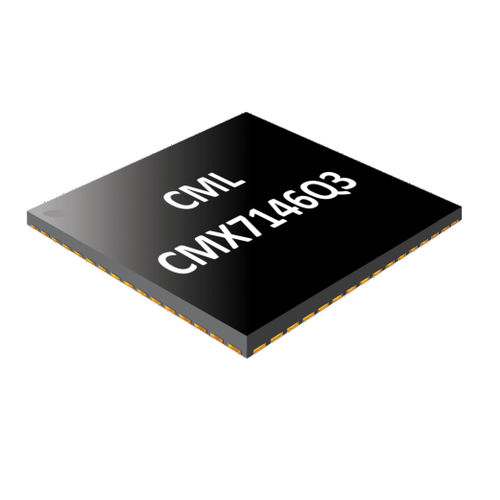

Funksender Integrierte Schaltung / RF CMX7146

LangstreckenDatenrobust

Der CMX7146 ist ein flexibler Datensender, der BPSK (Binary Phase Shift Keying) und differentielle BPSK-Modulation (manchmal auch PRK, Phase Reversal Keying oder 2PSK genannt) unterstützt. BPSK wird häufig verwendet, wenn eine robuste Datenübertragung über große Entfernungen erforderlich ist. Außerdem ist sie einfach zu demodulieren und sparsam im Energieverbrauch. Der CMX7146 erzeugt präzise analoge In-Phase- und Quadratur-Basisbandsignale, die es ermöglichen, das übertragene Signal mit hoher Genauigkeit zu erzeugen, so dass es sich für die Aufwärtskonvertierung auf einen HF-Träger nach Wahl des Benutzers eignet. Das Gerät unterstützt Rohübertragungen (Bits rein, Modulationsdaten raus) und vorgeladene Übertragungen (Nachrichten rein, Modulationsdaten raus) und verfügt außerdem über einen Sendetrigger-Eingang (Tx), der eine zeitlich genau abgestimmte Datenübertragung ermöglicht. Ein Leistungsverstärker-Rampen-DAC kann auch zur Steuerung von Übertragungsbursts eingesetzt werden, die als Teil der Sendesequenz synchronisiert werden können. Der CMX7146 wird mit einer 3,3-V-Versorgung betrieben und wurde mit der FirmASIC®-Technologie von CML entwickelt. Eine Function Image™ (FI)-Datei, die die Betriebsfähigkeiten des Geräts definiert, ist auf dem technischen Portal von CML erhältlich. Unterstützte Datenraten 600/1200/2400/3600/4800/9600bps Bis zu 13 Bytes pro Burst PA-Rampen-DAC Basisband-IQ-Ausgänge für RF-Modulation Zusätzliche Datenkonverter C-BUS (SPI-kompatible) serielle Steuerschnittstelle Einfaches oder differenzielles BPSK Programmierbarer RRC-Filter a=0.2/0.3/0.35 Geringe Leistungsaufnahme 7mA TX 1200bps 15mA 9600bps Flexible Taktungsoptionen Steuerung des IQ-Up-Wandlers über den Port Hilfskonverter für Sensorschnittstellen 3.3V-Versorgung Kleines 48QFN-Gehäuse (Q3)
