Modemmodul für Kommunikation DE9941A

DatenUHFFSK

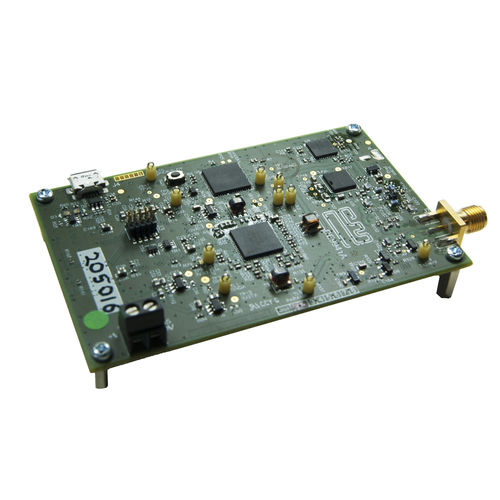

Der DE9941A ist eine kompakte UHF-Demonstrationsplattform für drahtlose Datenmodems mit dem CMX994E Direct Conversion Receiver, dem CMX998 Cartesian Feedback Loop Transmitter und dem CMX7364 High Performance Multi-mode Wireless Data Modem. Der kleine, kreditkartengroße Formfaktor der Evaluierungsplattform ist auf die hochintegrierte Natur der CML-IC-Lösungen zurückzuführen. Die softwaredefinierte Architektur ermöglicht die Unterstützung mehrerer Kanalbandbreiten (12,5/25/50 kHz) und Modulationsarten mit einem einzigen Hardware-Design. Während die verwendeten Komponenten den Betrieb von 100MHz bis 1GHz unterstützen, ist das Design für den Betrieb im 350-400 MHz Band optimiert. Das Board kann zur Demonstration der Empfangs- und Sendeleistung mit mehrstufiger QAM-, FSK- und GMSK-Modulation verwendet werden. Mit dem integrierten ARM-Host-Controller kann ein vollständiger Transceiver demonstriert werden, der über USB an einen Host-PC angeschlossen werden kann. Es stehen Skripte zur Verfügung, um das Board als Transceiver einzurichten sowie BER-Tests und den Betrieb nur im Sendemodus durchzuführen. Merkmale Komplette UHF-Modem-Lösung Integrierter ARM-Controller mit Script-Handler und USB-Schnittstelle Kreditkartengröße - 87mm x 55mm Reichlich Testpunkte für die Signalabfrage 12.unterstützung von 5/25/50kHz Kanälen Unterstützt m-QAM-Modulation 192kbps in einem 50kHz-Kanal 1 Watt Sendeleistung Entspricht der Norm EN 302 561 / EN 300 113 Anwendungen VHF/UHF-Modems Industrielles IoT Telemetrie SCADA Kinematik in Echtzeit Militärische Systeme Satellitenmodems (IF-Stufe) Anforderungen an die Stromversorgung 4.5 V
