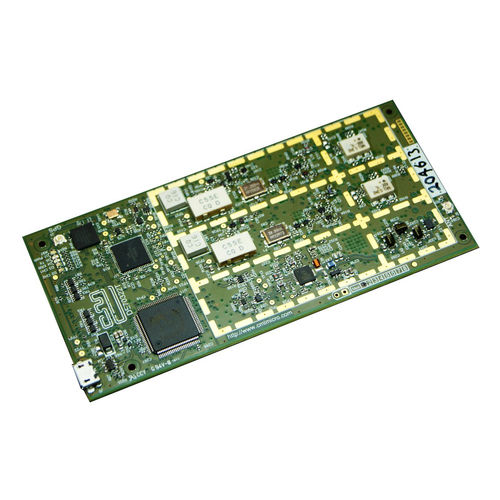

Kommunikations-Mikrocontroller DE70322T

10-BitprogrammierbarARM

Der DE70322T ist ein AIS Klasse B Technologie-Demonstrator/Referenzdesign-Paket, das es Herstellern ermöglicht, schnell einen AIS Klasse B Transceiver auf den Markt zu bringen. Diese flexible Plattform bietet einen neuen, kostengünstigen Weg zur Entwicklung eines AIS-Klasse-B-Transceivers, zur Zertifizierung und zur schnellen und problemlosen Markteinführung. Der DE70322T implementiert einen Zweikanal-Empfänger / Einzelsender auf 161,975 MHz (AIS-Kanal 1) und 162,025 MHz (AIS-Kanal 2) mit 25 kHz Kanalabstand und 9600 bps Over-Air-Datenrate. Die Empfänger sind für das gesamte Marineband (156,000 bis 162,050 MHz) programmierbar, während der Sender für den Einsatz im oberen Marineband (160,000 bis 162,050 MHz) optimiert ist. Das Design ist eine flexible Plattform, die auf dem CMX7032 Marine AIS Basisband und Protokollprozessor basiert. Funktion Bilder Es sind zwei Funktionsbilder™ verfügbar: vollständiger AIS-Klasse-B-Betrieb vollständiger maritimer AIS-Klasse-B-Betrieb mit zusätzlichem exactTrax™- und exactSeNS-Betrieb Der integrierte ARM-Mikrocontroller (STM32F411VET6) ermöglicht es einem über USB angeschlossenen Host, das CMX7032 mit der Skriptsprache CML direkt zu steuern, implementiert aber auch eine grundlegende Rx-Only-Funktion, die direkt mit einem geeigneten PC-basierten Plotter verwendet werden kann. Ein JTAG-Header ermöglicht es Entwicklern, ihren eigenen Code zu implementieren und/oder einen vollständigen Class-B CSTDMA-Protokollstapel zu implementieren. Es gibt genügend Speicher und Verarbeitungskapazität, um einen Class-B SOTDMA (IEC 62287-2) Protokollstapel zu implementieren, allerdings ist die HF-Ausgangsleistung der Leiterplatte auf 2W begrenzt.
