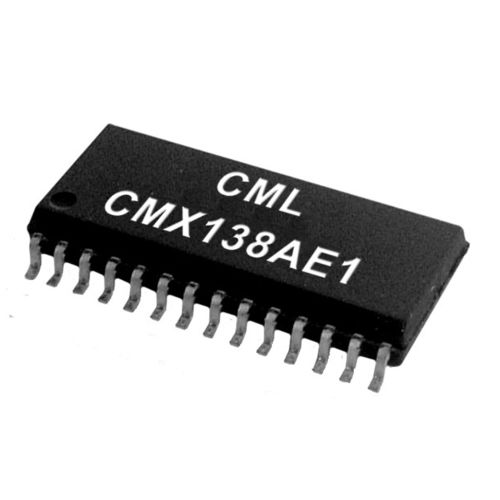

Programmierbare IC CMX138A

ASICanalog

Der CMX138A ist ein Halbduplex-Audio-Scrambler und Sub-Audio-Signalprozessor für analoge Zweiwege-Funkanwendungen. Dies macht ihn zu einem geeigneten Gerät für die Freizeitfunkmärkte (FRS, MURS, PMR446 und GMRS). Das Gerät verfügt über einen benutzerprogrammierbaren Frequenzumkehr-Audio-Scrambler mit Kompander und Pre/De-Emphasis, der gleichzeitig Sub-Audio und In-Band-Signalisierung verarbeitet. Weitere Merkmale sind: ein zusätzlicher ADC-Kanal und eine zusätzliche DAC-Schnittstelle (mit optionalem RAMDAC) zur Erleichterung der Leistungsanhebung des Senders. Der Baustein verfügt über flexible Stromsparmodi und ist in einem 28-poligen (E1) TSSOP-Gehäuse erhältlich. Dieser verbesserte Pin-kompatible IC ersetzt den CMX138 Programmierbarer Audio-Scrambler Vollständige Audio-Band-Verarbeitung: - Vor- und Nachverstärkung - Kompander - Scrambler - Wählbare 2,55- und 3,0-kHz-Filter Zusätzlicher ADC und DAC Serielle C-BUS-Steuer-/Datenschnittstelle zum Host-µController Zwei analoge Eingänge (Mikrofon und Diskriminator) Wählbare Reihenfolge der Audioverarbeitung CTCSS und DCS Sub-Audio-Signalisierung Programmierbarer In-Band Tone Encoder und Decoder Zusätzlicher Systemtaktausgang Ein-Punkt-Modulation Tx-Ausgang Flexible Stromsparmodi
