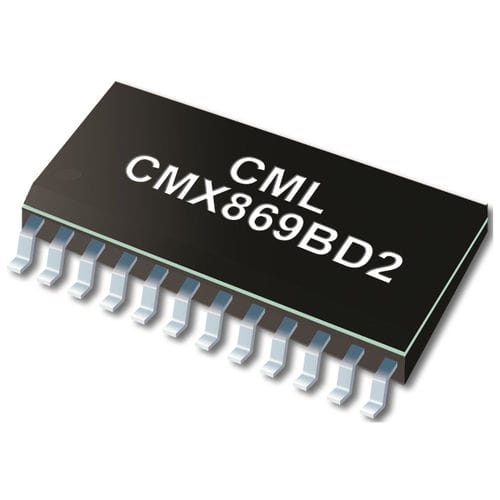

Modemintegrierte Schaltung / für Kommunikation CMX869B

DatenIPFSK

Das CMX869B ist ein Multistandard-Modem für den Einsatz in EPOS-Terminals und telefonbasierten Informations- und Telemetriesystemen. Dieses hochintegrierte Ein-Chip-Modem-IC bietet die Funktionen, die für die Implementierung eines ITU V.32 bis Automode-Modems oder eines V.22 bis, V.22, V.21 und Bell 202, Bell 103 kompatiblen Modems erforderlich sind, das unter der Kontrolle eines externen Host-Timings für EPOS und andere proprietäre Protokolle arbeitet. Das Gerät integriert ein V.32 bis Automode-Modem, einen DTMF-Decoder, einen softwaregesteuerten Ausgang, einen Ringdetektor sowie Leitungsein- und -ausgänge, die single ended oder differentiell sein können. Host-Steuerung und Datenübertragung erfolgen über den seriellen Hochgeschwindigkeitsbus C-BUS von CML. Merkmale V.32 bis/ V.32/ V.22 bis/ V.22 Automodem - (14400, 12000, 9600, 7200, 4800, 2400, 1200 bps Duplex) V.22 bis/V.22 Manuelles Modem - (2400, 1200 bps) V.23 (1200/75, 1200/1200, 75, 1200 bps FSK) Bell 202 (1200/150, 1200/1200, 150, 1200 bps FSK) V.21 oder Bell 103 (300/300 bps FSK) Leistungsstarkes DTMF-Modem Senden und Empfangen von Einzel-/Doppeltönen powersave"-Standby-Modus Asynchrone, synchrone und HDLC-Modi Anwendungen EPOS-Terminals Telefonische Telemetrie-Systeme Zählerfernauslesung von Versorgungsunternehmen Sicherheitssysteme Industrielle Kontrollsysteme Elektronische Kassenterminals Münztelefone Kabel-TV-Set-Top-Boxen
