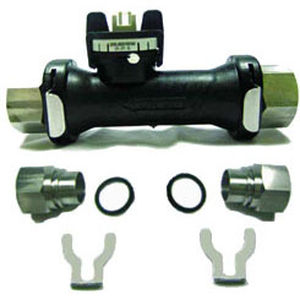

Vortex-Strömungssensor 200 Series

Volumenfür Flüssigkeitenkostengünstig

Die Vortex-Durchflusstransmitter der Serie 200 wurden speziell für Gerätehersteller entwickelt und sind eine ausgezeichnete wirtschaftliche Wahl für die Überwachung und Steuerung des Systemflusses. Die Sender arbeiten nach dem Prinzip des Kármáns-Wirbelweges, benannt nach Theodore von Kármáns mathematischer Beschreibung des Phänomens. Wirbelabwurf-Durchflussmesser stellen den Durchfluss in einer Rohrleitung mit einem Hindernis/Stein im Gehäuse des Durchflussmessers dar. Mit zunehmender Geschwindigkeit bilden sich auf jeder Seite des Steilkörpers abwechselnde Wirbel, die sich stromabwärts bewegen. Die 200er Serie verwendet piezoelektrische Sensoren, die in eine ETFE-Flügelflanke eingebettet sind, die stromabwärts des Bluff angeordnet ist, um die erzeugten Wirbel zu erfassen. Die gemessene Frequenz stellt die Strömungsgeschwindigkeit dar. Für jede Modellgröße ist ein Durchflussfaktor zur Umrechnung von Frequenz in Volumenstrom vorgesehen.
